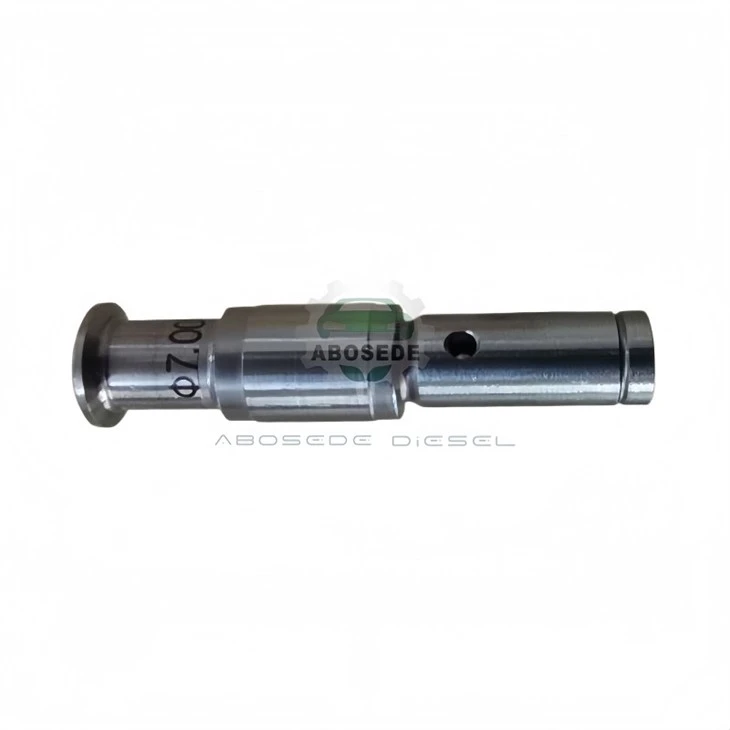

Elemente de piston EUP (6,995–7,030 mm) – Generatorul de impulsuri mecanice pentru sistemele HEUI și EUI

În mediul cu-mize mari ale sistemelor HEUI (injector unitar controlat electronic cu acţionare hidraulică) şi EUI (injector unitar electronic)-utilizate pe scară largă în motoarele Caterpillar C-Series, Volvo şi Scania-pentru sarcini grele{{4}, pistonul de combustibil nu este doar componenta. Estegenerator mecanic de impulsuricare dictează rata de creștere a undei de presiune (dp/dt) care intră în duza injectorului. Spre deosebire de sistemele common rail în care presiunea este stocată și eliberată, EUP creează presiune la-la cerere cu fiecare eveniment al lobului camei. Diametrul exterior al pistonului, specificat în imagine ca o progresie de la6.995 mm până la 7.030 mmîn trepte de 0,005 mm, acționează ca „siguranță hidraulică” principală a sistemului, determinând energia cinetică transferată în coloana de combustibil. O variație de doar 0,005 mm modifică masa combustibilului livrat pe cursă cu aproximativ 1,5%, dar, mai important, schimbă curba de sincronizare a presiunii de injecție cu până la 2 grade de rotație a arborelui cotit, afectând direct rugozitatea combustiei și emisiile de NOx.

Lista de piese de service din fabrică prezintă aceste opt diametre distincte, fiecare calibrat la un prefix specific al numărului de serie al motorului și la puterea nominală. Această granularitate permite OEM-urilor să ajusteze-furnizarea mecanică a combustibilului fără a modifica strategia de lățime a impulsului ECM. De exemplu, cel mai mic diametru (6,995 mm) este de obicei specificat pentru grupurile electrogene cu viteză constantă-care necesită rampe ușoare de presiune pentru a minimiza frecvența generatorului. În schimb, varianta de 7,030 mm este rezervată pentru aplicații de exploatare minieră și marine cu putere mare de-în cazul în care este necesară o creștere agresivă a presiunii pentru a atomiza combustibilul împotriva presiunilor mari ale cilindrilor.

Selectarea diametrului greșit-chiar și în cadrul acestei răspândiri totale de 0,035 mm-creează o „nepotrivire hidraulică”. Un piston prea mic nu va atinge presiunea de deschidere a injectorului la sarcină maximă, rezultând o rată slabă de aprindere care topește pistoanele. Dimpotrivă, un piston supradimensionat generează valuri de presiune excesive care lovesc locașul acului duzei, ducând la deformarea prematură a scaunului și la driblarea injectorului. Încrucișați întotdeauna-calibrarea hărții de combustibil a motorului cu dimensiunea originală a pistonului.

Rata de creștere a presiunii (dp/dt) este eroul necunoscut al performanței injectorului. Pentru un piston de 7.000 mm care funcționează la 1.800 RPM, rata de creștere a presiunii este de aproximativ 180 bar pe grad de rotație a camei. Creșterea diametrului la 7,020 mm, datorită ariei mai mari a secțiunii transversale-, împinge această cifră la 195 bar/grad A-o creștere cu 8,3%. Acest front de presiune mai ascuțit scurtează întârzierea injecției, avansând începutul arderii. În timp ce acest lucru îmbunătățește eficiența termică, crește, de asemenea, solicitarea mecanică asupra chiulasei și crește zgomotul de ardere. Prin urmare, variantele de 6,995 mm și 7,000 mm sunt favorizate în autobuzele de tranzit urban-sensibile la zgomot, în timp ce variantele de 7,025 mm și 7,030 mm sunt rezervate echipamentelor off-în care reglementările privind zgomotul sunt mai puțin stricte.

Pistonul funcționează într-un cilindru potrivit cu un joc radial de numai 3 până la 5 microni. Acest joc este atât de strâns încât pelicula de combustibil în sine acționează ca o suprafață portantă-sarcină, separând cele două componente din oțel. Cu toate acestea, cu forțele inerțiale mai mari generate de diametre mai mari (7,020–7,030 mm), regimul de lubrifiere la limită este solicitat. Aici intervine metalurgia suprafeței. Pistonurile cu specificații-înalte au o acoperire dură cu-carbură de tungsten pentru a rezista micro-sudării la punctul de încărcare. Progresia de la 6,995 la 7,030 corespunde adesea unei treceri de la oțelul nitrurat la variantele acoperite cu DLC (Diamond-Like Carbon) în producția ulterioară, deoarece pistonii mai mari generează mai multă căldură și necesită o reducere superioară a frecării.

O concepție greșită larg răspândită în rândul tehnicienilor este că un nou piston poate fi „impus” într-un butoi vechi pentru a îmbunătăți potrivirea. Această practică este strict interzisă. Creșterile de 0,005 mm nu sunt doar despre diametru; ele corespund, de asemenea, unor grade specifice ale alezajului butoiului. Un piston de 7,015 mm necesită un butoi șlefuit la exact acel diametru nominal, cu o toleranță specifică de ovalitate. Dacă instalați un piston nou într-un cilindru uzat fără a înlocui cilindru, spațiul liber se extinde la 15–20 de microni, ceea ce duce la rate interne de scurgere care depășesc 30 ml/min-cu mult peste limita acceptabilă de 8 ml/min. Această scurgere elimină presiunea în timpul cursei de compresie, reducând rata de injecție și provocând „ciocănire” la ralanti.

Atunci când instalați un set potrivit, cuplul de strângere pentru piulița de reținere a cilindrului trebuie aplicat folosind o metodă „-unghi de strângere” mai degrabă decât o cheie dinamometrică statică. Procedura specificată necesită de obicei 60 N·m + 90 grade de rotație. Acest lucru asigură că țeava este întinsă axial, blocând-o în siguranță, fără a distorsiona alezajul cilindric. O distorsiune de doar 0,002 mm va face ca pistonul să se blocheze, dând suprafață în primele 100 de ore de funcționare.

Î1: Pot trece de la 6.995 mm la 7.000 mm pentru a câștiga cai putere suplimentară fără a modifica ECM?
Deși creșterea de 0,005 mm pare mică, crește volumul de combustibil cu ~1,5%. Reglajul adaptiv al combustibilului ECM poate compensa, de obicei, o variație de până la ±2,5%. Cu toate acestea, vârful de presiune mecanică va crește mai devreme, ceea ce poate duce la deschiderea solenoidului injectorului împotriva presiunii mai mari, reducându-i durata de viață. Pentru o actualizare sigură a performanței, vă recomandăm să asociați acest lucru cu o actualizare de calibrare ECM.

Î2: De ce aceste diametre sunt enumerate cu trei zecimale (de exemplu, 7,005) când micrometrele standard pot citi în 0,001 mm?
Acestea sunt mărimi nominale de „clasă de potrivire”. Diametrul efectiv măsurat poate varia cu ±0,002 mm din cauza toleranțelor de fabricație, dar incrementele de 0,005 mm reprezintă clasificarea „grupului de curgere hidraulic” al pistonului. Acest lucru permite fabricii să asorteze-pistonii cu butoaie cu profiluri de ovalitate identice, asigurând o livrare identică a combustibilului în toți cilindrii.

Î3: Care este semnul-povestitor că pistonul meu este prins sau blocat?
Un piston care se lipește nu oprește întotdeauna motorul; deseori produce un sunet ritmic de „suflărire” din carcasa pompei, însoțit de o scădere a presiunii șinei la anumite poziții ale camei. Pe un jurnal de date, aceasta apare ca o oscilație a presiunii de 200-300 bar la 1.200 RPM. Dacă se întâmplă acest lucru, setul trebuie înlocuit imediat pentru a preveni ruperea discului de came.

Î4: Limita de uzură este adesea menționată ca un „pas vizual”. Poti sa detaliezi?
În timp, marginea de pompare a pistonului se uzează, formând un „trep” reflectorizant vizibil la limita cursei sale. Dacă treceți unghia peste acest punct și simțiți o creastă, pistonul și-a depășit limita de serviciu. Acest pas mărește spațiul de joc intern, permițând combustibilului cu presiune înaltă-scurgerea înapoi în rezervor, provocând o problemă de pornire-la cald.

Î5: Cum afectează vâscozitatea combustibilului alegerea diametrului pistonului?
Pentru operatorii care utilizează carburanți cu -cetană înaltă pentru iarnă (vâscozitate mai mică), un piston puțin mai mare (de exemplu, 7,010 vs. 7.005) ajută la menținerea presiunii datorită compensării sporite a scurgerilor interne. Dimpotrivă, pentru combustibilii tropicali cu vâscozitate mai mare, aderarea la dimensiunea nominală mai mică previne lovirea excesivă a ciocanelor hidraulice.

Î6: Dimensiunile 7.025 și 7.030 necesită un tren de transmisie ranforsat?
Da. Vârful de presiune crescut generat de aceste dimensiuni crește sarcina lobilor arborelui cu came cu aproximativ 12%. Pentru motoarele echipate inițial cu pistonuri mai mici, trecerea la 7.025+ fără a moderniza rulmenții arborelui cu came și elementele de fixare a angrenajului de distribuție poate duce la oboseală prematură a rulmenților. Verificați întotdeauna tabelul de utilizare prevăzută a motorului înainte de a comanda aceste dimensiuni extreme.
