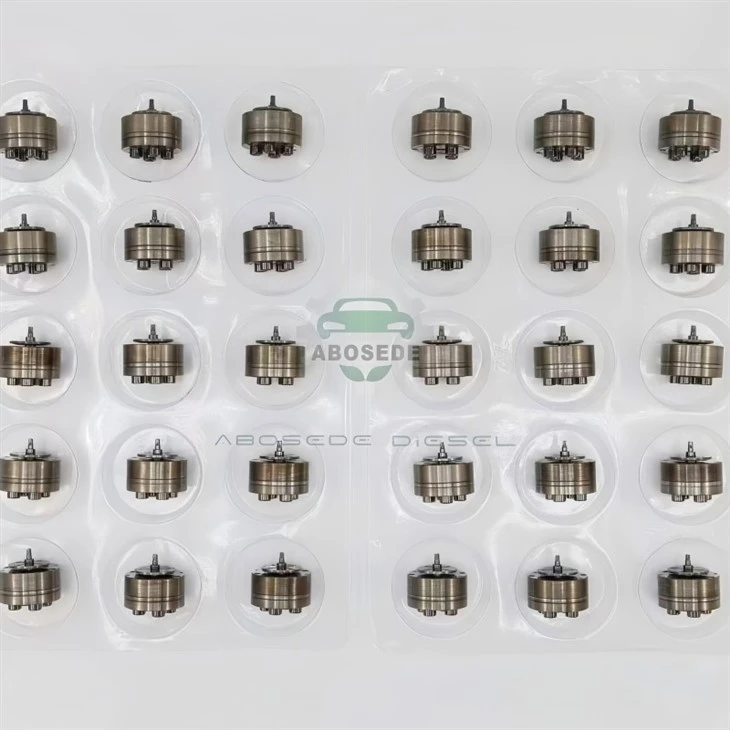

Supapă de control al uleiului de motor CAT C7 – Reglare de precizie a debitului pentru sistemele de combustibil HEUI cu durată de viață extinsă a bobinei

În sistemul CAT C7 HEUI (Injector unitar controlat electronic, acţionat hidraulic), uleiul de motor de înaltă-presiune este mediul care acţionează injectoarele. Supapa de control al uleiului-cunoscută și sub denumirea de supapă de control al presiunii de acționare a injecției-este componenta care modulează presiunea uleiului furnizată injectoarelor, transformând comanda electrică a ECM într-un semnal de presiune hidraulică. Spre deosebire de sistemele-obișnuite, care folosesc combustibilul ca mediu de acționare, sistemele HEUI se bazează pe ulei de motor care este presurizat la 20–25 MPa și livrat la pistoanele intensificatorului injectorului. Dacă supapa de control a uleiului răspunde încet sau se uzează neuniform, presiunea de injecție devine inconsecventă, creând o rată de aprindere care se manifestă ca ralanti brusc, putere redusă și emisii de fum crescute. Supapa de control al uleiului CAT C7 abordează acest lucru prin aansamblu bobină și manșon întăritecare menține un spațiu constant de la bobină-la-manșon de 0,005–0,008 mm, asigurând o modulare precisă a debitului de ulei chiar și în condițiile de-vibrații ridicate tipice pentru funcționarea grea-pe autostradă. Rezultatul este o supapă care asigură o presiune stabilă de acționare a injecției în intervalul de funcționare al motorului, păstrând presiunea de injecție caracteristică a sistemului HEUI-independent de turația motorului-și prelungind durata de viață a injectoarelor.



Supapa de control al uleiului CAT C7 este proiectată pentru a menține un spațiu constant-la-manșon, care este determinantul principal al scurgerii interne. Dacă jocul crește din cauza uzurii, presiunea uleiului scade, iar injectoarele primesc o presiune de acționare insuficientă, ceea ce duce la o pierdere de putere și un răspuns lent al accelerației. Caracteristicile cheie de design includ:

Acoperirea bobinei:DLC (carbon asemănător cu diamantul{0}) cu o duritate de 2.000 HV, reducând coeficientul de frecare și rezistând la uzura abrazivă care mărește jocul

Finisaj maneci:Precizie-slefuit la Ra Mai mică sau egală cu 0,04 µm, oferind o suprafață netedă care menține geometria de etanșare

Spațiul liber-la-manșon:0,005–0,008 mm (potrivit dinamic)

Scurgeri-de stabilitate:Creștere mai mică sau egală cu 10% în 6.000 de ore (față de . 25% tipic)

Supapa de control al uleiului CAT C7 utilizează asolenoid proporționalcare modulează presiunea uleiului pe baza comenzii curente a ECM. Timpul de răspuns și liniaritatea solenoidului sunt esențiale pentru menținerea presiunii de injecție în timpul tranzitorii. Caracteristicile cheie includ:

Timp de răspuns solenoid:Mai mic sau egal cu 5 ms (față de . 8 ms tipic)

Precizia controlului presiunii:±2,0% din presiunea comandată

Rezistenta bobinei:5,0–6,0 Ω (la 20 de grade)

Curent de vârf:1,8 A (deschidere), 0,9 A (reținere)

Inductanţă:0,04 H (la 1 kHz, 1,5 A)



Supapa de control al uleiului CAT C7 este calibrată pentru a furniza caracteristicile specifice de debit și presiune a uleiului cerute de injectoarele HEUI. Parametrii cheie de performanță includ:

Interval de presiune a uleiului:5–25 MPa (presiune de acționare)

Debit:12–18 L/min la 25 MPa

Linearitatea presiunii:±2,0% în intervalul de operare

Variație-la-ciclu:Mai mic sau egal cu 1,5%



Supapa de control al uleiului CAT C7 este o componentă de înlocuire a service-ului pentru:

Caterpillar C7– sisteme de combustibil HEUI (2003–2009)

Caterpillar C7 ACERT– 2005–2011, toate variantele

Caterpillar 3116, 3126– Motoare bazate pe HEUI-(cu aceeași interfață cu supapă)

Industrial C7– grupuri electrogene, acționări ale pompelor, echipamente în afara-autostrăzii

Următoarele numere de piese sunt compatibile-cu această supapă pentru diferite numere de serie ale motorului și variante de aplicație. Vă rugăm să confirmați compatibilitatea prin -referințe încrucișate la numărul OEM de pe supapa dvs. existentă.

Numere de piese de referință{0}încrucișată:

Număr OEM	Număr OEM	Număr OEM
238-8091	243-4503	20R-8058
387-9428	20R-8059	268-9577
328-2586	20R-8071	10R-4761
20R-8056	241-3238	295-1409
263-8218	295-1411	387-9426
10R-4762	20R-8066	241-3239
387-9429	268-1835	295-1412
387-9427	10R-4763	20R-9079
243-4502	20R-8057	241-3400
268-1836	295-9166	20R-8067
387-9430	10R-4764	295-1408
295-1410	268-1839	328-2587
387-9441	268-1840	328-2582
328-2585	557-7627	20R-1260



Î1: Am înlocuit supapa de control al uleiului, dar încă am un ralanti dur-ce altceva ar putea fi în neregulă?
Sistemul HEUI se bazează atât pe supapa de control al uleiului, cât și pe inelele O-injectorului. Verificați inelele O-injectorului pentru scurgeri și verificați că senzorul de presiune a uleiului citește corect. De asemenea, asigurați-vă că filtrul de ulei nu este restricționat-un filtru înfundat reduce presiunea uleiului disponibilă pentru supapă.

Î2: Cum știu dacă supapa de control a uleiului se defectează?
Monitorizați „presiunea de acționare a injecției” în Cat ET. Dacă presiunea nu poate atinge valoarea comandată (de obicei 20–25 MPa la sarcină maximă) sau fluctuează neregulat, supapa poate fi uzată. De asemenea, un fluier-înalt din zona supapei indică o scurgere internă.

Î3: Pot instala această supapă pe un motor C7 ACERT cu un număr de serie diferit?
Da, această supapă este compatibilă încrucișat-cu toate motoarele C7 și C7 ACERT enumerate în tabelul de referință-încrucișată. Verificați întotdeauna numărul OEM de pe supapa existentă înainte de a comanda.

Î4: Care este intervalul de service recomandat pentru supapa de control al uleiului?
Vă recomandăm să inspectați răspunsul și scurgerea supapei la fiecare 2.500 de ore și să o înlocuiți atunci când timpul de răspuns depășește 8 ms sau scurgerea depășește 15% din debitul comandat.

Î5: Această supapă necesită vreo programare specială după instalare?
Supapa este o înlocuire mecanică directă; nu este necesară programare specială. Cu toate acestea, vă recomandăm să efectuați o resetare adaptivă ECM utilizând Cat ET pentru a optimiza controlul presiunii.

Î6: Pot testa supapa pe banc înainte de instalare?
Da-supapa poate fi testată pe un banc de debit adecvat care simulează presiunea uleiului HEUI și curentul ECM. Oferim un serviciu de testare dacă ne trimiteți supapa.
