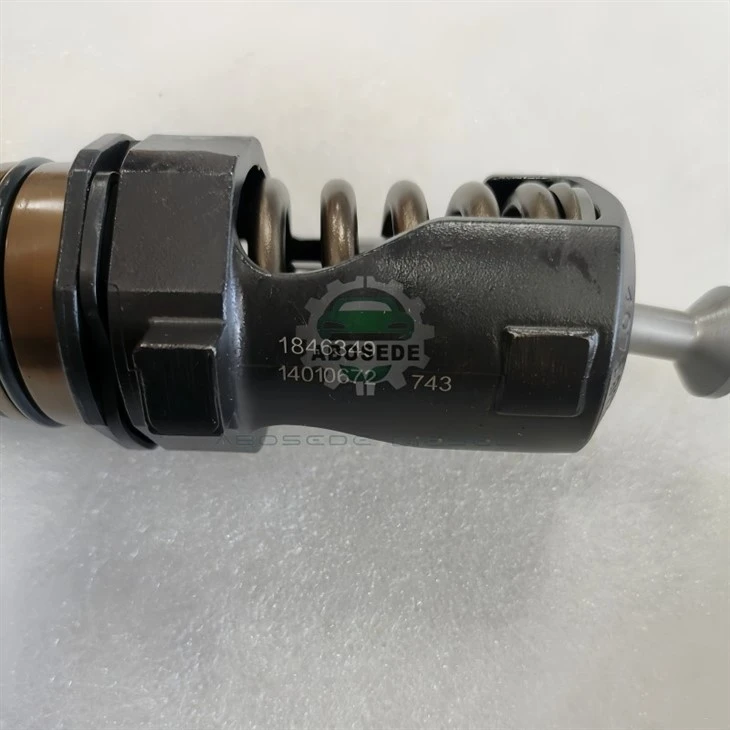

1846349 Injector – liniaritatea forței electromagnetice și controlul pierderilor de curent turbionar pentru măsurarea consecventă în funcție de temperatură

Fiecare injector common-rail se bazează pe un principiu simplu: solenoidul generează o forță magnetică care trage armătura, deschizând acul. Dar această forță nu este constantă-ci variază în funcție de temperatura bobinei, pierderile de curent turbionar și histerezisul magnetic. ECU încearcă să compenseze, dar compensarea se bazează pe un model fix care nu ține cont de modificările dinamice ale densității fluxului magnetic. The1846349 injectoreste proiectat cu acircuit magnetic liniarizatcare menține o forță electromagnetică aproape constantă pe o gamă largă de temperatură și curent, asigurându-se că calculul de stabilire a cantității ECU rămâne precis, fără a se baza pe corecții complexe. Acest articol examinează stabilitatea forței magnetice a modelului 1846349, aplicarea acesteia în motoarele Euro 6e și abordarea de diagnosticare care distinge deriva magnetică de uzura mecanică-fără a repeta orice conținut anterior despre presiune, pulverizare, duze, etanșare sau compensare adaptivă.

Calculul cantității de combustibil al ECU presupune că forța magnetică (și, prin urmare, accelerația acului) este proporțională cu timpul de așteptare. Într-un injector standard, această relație se degradează pe măsură ce bobina se încălzește:

Pornire la rece:Forța magnetică este mare → acul se deschide rapid.

Operare la cald:Rezistența bobinei crește → forța scade → acul se deschide mai lent.

ECU aplică o corecție bazată pe temperatură, dar această corecție se bazează pe un model grosier al comportamentului la temperatură al bobinei. Nu poate explica neliniaritățile din circuitul magnetic.

1846349 abordează acest lucru cu:

Modelarea feței stâlpului:Fața polului magnetic este conturată pentru a produce un profil forță-distanță mai liniar.

Laminare cu turbiune redusă:Miezul magnetic este construit din foi laminate care reduc pierderile prin curenți turbionari-o cauză principală a reducerii forței la temperaturi ridicate.

Interfer optimizat:Spațiul de aer de la armătură la pol este setat pentru a maximiza liniaritatea forței în intervalul de temperatură de funcționare.

📈 Forța magnetică față de temperatură (la 12V, 800 µs de timp):
Solenoid standard: Forța scade cu 12% de la 20 de grade la 120 de grade
1846349: Scăderea forței Mai puțin sau egală cu 3,5% în același interval

Curenții turbionari sunt curenți electrici în circulație induși în miezul magnetic de câmpul magnetic în schimbare. Acești curenți generează căldură și se opun fluxului magnetic, reducând forța netă disponibilă pentru deplasarea armăturii. Coeficientul de pierdere prin curent turbionar pentru 1846349 este0.12-comparativ cu 0,25-0,30 pentru un injector standard.

Pierderile mai mici prin curenți turbionari înseamnă că mai multă energie electrică este convertită în forță magnetică utilă, ceea ce contribuie la:

Deschidere mai rapida:Armătura atinge ridicarea completă mai repede, reducând întârzierea deschiderii.

Generare redusă de căldură:Se irosește mai puțină energie sub formă de căldură, minimizând creșterea temperaturii în bobină.

Performanță constantă:Forța magnetică rămâne stabilă într-un interval mai larg de temperatură.

1846349 este instalat utilizând procedura standard a injectorului cu solenoid. Cu toate acestea, pentru a stabili o linie de bază stabilă pentru forța magnetică, lăsați motorul să atingă temperatura de funcționare înainte de a efectua calibrarea cu cantitatea zero:

Strângeți conul de înaltă presiune la72‑76 N·m; clema la48‑52 N·m.

Introduceți codurile IQA.

Porniți motorul și lăsați-l să ajungătemperatura de funcționare (lichid de răcire mai mare sau egală cu 80 de grade) .

Efectuați calibrarea la cantitate zero.

Conduceți 50-100 km pentru adaptare completă.

Verificare post-instalare:Monitorizațivalori de corectare a injectoruluila ralanti. Un set sănătos 1846349 va afișa corecții cu ±1,0 mg. Dacă corecțiile sunt dependente de temperatură-mai mari la ralanti la cald decât la ralanti la rece-forța magnetică poate să nu fie liniară; verificați conexiunile electrice și rezistența bobinei.

Forța magnetică stabilă a 1846349 simplifică diagnosticarea:

Simptom	Cauza magnetică	Cauza mecanică
Corecția crește cu temperatura	Forță magnetică neliniară (rar în 1846349)	Legarea termică a pistonului de control
Corecția crește odată cu absorbția curentului	Rezistența bobinei în afara specificațiilor	N/A
Corecția variază între cilindri la aceeași temperatură	Circuit magnetic inconsecvent (variație de producție)	Uzura duzei sau a pistonului de control
Corecție stabilă, dar consumul total de combustibil ridicat	Nu magnetic	Problemă de calitate sau pompă a combustibilului

Dacă rezistența bobinei se încadrează în specificație (0,18-0,22 Ω) și corecțiile sunt stabile la temperatură, circuitul magnetic este sănătos și orice problemă de performanță este mecanică.

Verificare proactivă:La fiecare service, măsurați rezistența bobinei (la temperatura ambiantă). O schimbare semnificativă (>5%) față de linia de bază indică faptul că bobina se degradează-posibil din cauza stresului termic.

Î1: Cum se compară 1846349 cu 1731091 în ceea ce privește performanța temperaturii?
1731091 se concentrează perezistența la depunerea duzeipentru a prelungi durata de viață a DPF. 1846349 se concentrează peliniaritatea forței magneticepentru a menține precizia măsurării la temperaturi extreme. Ambele sunt injectoare cu solenoide pentru familii de motoare similare, dar se adresează unor domenii fizice diferite. Nu sunt interschimbabile fără recalibrarea ECU.

Î2: operez într-un climat deșert cu temperaturi ambientale care depășesc 45 de grade. 1846349 este potrivit?
Da-circuitul magnetic liniarizat al modelului 1846349 este proiectat pentru funcționarea la temperaturi ambientale ridicate. Temperatura bobinei va crește în continuare (până la 120 de grade în cazuri extreme), dar devierea forței magnetice este limitată la Mai puțin sau egală cu 3,5%, ceea ce se află în intervalul de compensare al ECU. Asigurați-vă că răcitorul de combustibil al motorului funcționează corect pentru a preveni supraîncălzirea combustibilului.

Î3: 1846349 are un coeficient de pierdere prin curenți turbionari mai mic (0,12) decât injectoarele standard. Asta înseamnă că consumă mai puțină energie electrică?
Da-pierderile mai mici prin curenți turbionari înseamnă că o proporție mai mare a energiei electrice este convertită în forță magnetică utilă. Diferența este mică (aproximativ 0,5-1,0% din consumul de energie), dar se traduce printr-o reducere ușoară a generării de căldură, ceea ce contribuie la stabilitatea termică a injectorului.

Î4: Pot folosi 1846349 cu un ECU aftermarket care are un driver curent diferit?
1846349 este calibrat pentru driverul de curent Bosch EDC17/EDC21. Dacă ECU-ul pieței de schimb folosește un profil de curent diferit (curent de vârf, curent de menținere sau tensiune de creștere), liniaritatea forței magnetice poate fi afectată. Vă recomandăm să folosiți injectorul cu ECU pentru care a fost calibrat.

Î5: Văd o deviere de corecție care este mai gravă la ralanti la cald decât la ralanti la rece. Este aceasta o problemă magnetică?
O corecție care crește odată cu temperatura este mai probabilă din cauza legării termice mecanice (expansiunea pistonului de control) decât derivei magnetice. În 1846349, forța magnetică este stabilă la temperatură; dacă observați corecții în funcție de temperatură, verificați vâscozitatea combustibilului și jocul pistonului de control. De asemenea, verificați dacă rezistența bobinei este în limitele specificațiilor.

Î6: Circuitul magnetic poate fi deteriorat de un scurtcircuit sau cablare incorectă?
Un scurtcircuit sau o cablare incorectă poate deteriora înfășurarea bobinei, care face parte din circuitul magnetic. Dacă bobina este deteriorată, rezistența se va modifica semnificativ (>25% față de nominal) sau circuitul va fi deschis. Această deteriorare nu poate fi reparată-injectorul trebuie înlocuit. Pentru a preveni deteriorarea, verificați întotdeauna cablajul de cabluri pentru a nu se deteriora înainte de a conecta injectorul.
