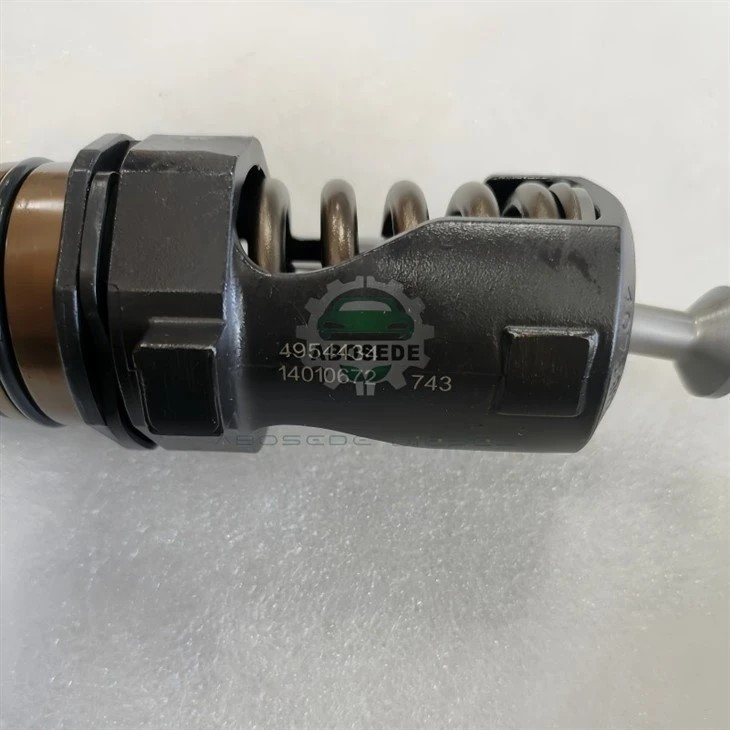

4954434 Injector – Gradientul de presiune din camera de control și stabilitatea feedback-ului hidraulic pentru măsurare de precizie

Când ECU comandă o injecție, solenoidul deschide supapa de control, permițând combustibilului să iasă din camera de control. Căderea de presiune rezultată creează un dezechilibru al forței hidraulice care ridică acul. Cu toate acestea, rata cu care această presiune scade-gradient de presiune-nu este constantă. Este influențată de volumul camerei de control, dimensiunea orificiului și feedback-ul hidraulic de la mișcarea acului. Dacă gradientul de presiune variază de la injector la injector, sau de la un ciclu la altul, traiectoria de ridicare a acului se modifică, modificând cantitatea injectată chiar și atunci când timpul de așteptare este identic. The4954434 injectoreste proiectat cu agradient de presiune stabilizat în camera de controlcare menține un profil coerent de scădere a presiunii în toate condițiile de funcționare, asigurând că calculul de stabilire a cantității ECU se traduce într-o livrare precisă de combustibil-ciclu după ciclu. Acest articol examinează dinamica camerei de control a modelului 4954434, aplicarea acesteia în motoarele Euro 6e de înaltă precizie și abordarea de diagnosticare care confirmă stabilitatea gradientului de presiune-fără a repeta niciun conținut anterior despre profilele de ridicare, retenția pulverizării, comportamentul de reumplere, forța magnetică sau toleranța tranzitorie.

Gradientul de presiune al camerei de control este rata la care scade presiunea atunci când supapa de control se deschide:

Pantă abruptă (scădere rapidă):Acul se ridică rapid → viteza de injectare crește rapid.

Graent superficial (scădere lentă):Acul se ridică încet → viteza de injectare crește mai treptat.

Dacă gradientul variază între injectoare, traiectoriile de ridicare a acului vor diferi, chiar dacă timpul de stație este același. 4954434 atinge stabilitate în gradient prin:

Orificiu de control cu ​​precizie:Orificiul de 0,28 mm este ținut la ±0,002 mm, mai strâns decât standardul industrial (±0,005 mm), minimizând variația zonei de curgere.

Feedback hidraulic stabilizat:Volumul camerei de control și cuplarea presiunii ac la control sunt reglate pentru a minimiza întârzierea feedback-ului, împiedicând mișcarea acului să modifice gradientul.

📈 Comparație gradient de presiune (1.800 bar, 800 µs de timp):
Injector standard: Gradientul variază ±4-5% → Ridicarea acului variază ±3% → Eroare de măsurare ±2%
4954434: Gradientul variază Mai mică sau egală cu 2,0% → Ridicarea acului variază Mai mică sau egală cu 1,5% → Eroare de măsurare Mai mică sau egală cu 1,2%

Pe măsură ce acul se ridică, volumul camerei de control crește ușor. Această expansiune reduce presiunea, care la rândul său afectează ridicarea acului-o buclă de feedback. Dacă această buclă este prea lentă, gradientul de presiune poate oscila, provocând un profil de ridicare „ondulat”.

Cele 4954434întârziere scăzută a feedback-ului( Mai puțin sau egal cu 0,05 ms) asigură sincronizarea presiunii și a mișcării acului, eliminând oscilațiile. Rezultatul este o traiectorie de ridicare lină, consistentă, care este foarte repetabilă de la ciclu la ciclu.

Gradientul de presiune este o funcție de dimensiunea orificiului de control și de volumul camerei de control. Cele 4954434toleranțe de fabricație mai strânseasigurați-vă că acești parametri sunt consecvenți pentru toate injectoarele dintr-un set. Distribuția gradientului de la injector la injector este mai mică sau egală cu 2,5%, comparativ cu 4-5% pentru un injector standard.

Această consecvență înseamnă că, atunci când este instalat un injector de înlocuire, gradientul său de presiune este aproape identic cu injectoarele existente, reducând timpul de adaptare al ECU și asigurând că diferența de corecție de la cilindru la cilindru rămâne strâns.

📊 Distribuție gradient (în 6 injectoare, același lot):
Set standard: Gradient de răspândire 4,5% → Corectare de răspândire ±2,0 mg
4954434 set: Gradient de răspândire 2,5% → Corectare de răspândire ±1,0 mg

4954434 este instalat utilizând procedura standard a injectorului cu solenoid. Pentru a verifica consistența gradientului, efectuați următoarea verificare după adaptare:

Strângeți conul de înaltă presiune la72‑76 N·m; clema la48‑52 N·m.

Introduceți codurile IQA și efectuați calibrarea la cantitate zero.

Conduceți 50-100 km pentru adaptare completă.

Folosind software-ul de diagnosticare, citițivalori de corectare a injectoruluila ralanti.

Rezultat așteptat:Pentru un set potrivit de injectoare 4954434, corecțiile ar trebui să fie de ±1,0 mg și trebuie distribuite uniform (nici un cilindru nu iese în evidență).

Î1: Cum diferă 4954434 de 4088725 în ceea ce privește dinamica injecției?
4088725 se concentrează peconsistența reumplerii camerei de control-asigurându-vă că camera atinge aceeași presiune înainte de fiecare injecție. 4954434 se concentrează pestabilitatea scăderii presiunii-asigurând că presiunea scade cu aceeași viteză în timpul fiecărei injecții. Ambele sunt esențiale pentru precizia măsurării, dar abordează diferite faze ale ciclului de injecție. Nu sunt interschimbabile fără recalibrarea ECU.

Î2: Văd o corecție de +2.5 mg pe un singur cilindru după instalare. Este gradientul de presiune problema?
O corecție de +2.5 mg este mai mare decât se aștepta (mai mică sau egală cu 1,0 mg). Acest lucru se poate datora unui cod IQA incorect, unui orificiu de control blocat sau unei probleme mecanice. Mai întâi, verificați din nou codul IQA. Dacă este corect, măsurați rata de scurgere pe acel cilindru-dacă este semnificativ mai mare decât celelalte, problema este probabil mecanică. Dacă scurgerea este normală, orificiul de control poate fi parțial blocat.

Î3: Poate fi folosit 4954434 cu un ECU aftermarket?
4954434 este calibrat pentru driverele actuale Bosch EDC17/EDC21. Dacă ECU de pe piața de schimb folosește un profil de curent diferit, dinamica ridicării acului se poate modifica, afectând gradientul de presiune. Vă recomandăm să folosiți injectorul cu ECU pentru care a fost calibrat.

Î4: 4954434 necesită o vâscozitate specifică a combustibilului pentru ca gradientul de presiune să fie stabil?
Gradientul de presiune este calibrat pentru combustibili care respectă standardele EN 590. Combustibilii cu vâscozitate semnificativ diferită (de exemplu, biodiesel B30) pot modifica caracteristicile de curgere prin orificiul de control, deplasând gradientul. Pentru B20, efectul este mic (<0.5% gradient change); for B30, the gradient may shift by 1‑2%. The ECU will adapt, but the adaptation may take longer.

Î5: Văd un model de corecție ciclică (de exemplu, +1.5, -0,5, +1.5, -0,5). Acesta este gradientul de presiune?
Un model ciclic sugerează că gradientul de presiune variază de la un ciclu la altul{0}}deseori din cauza unei restricții a orificiului de control care nu este consecventă. Acest lucru ar putea fi cauzat de contaminarea care se mișcă în fluxul de combustibil. Încercați un agent de curățare a sistemului de combustibil. Dacă modelul persistă, injectorul poate avea nevoie de o curățare profesională.

Î6: 4954434 are o toleranță mai strânsă a orificiului de control (±0,002 mm). Asta îl face mai scump de fabricat?
Da-toleranțe mai strânse necesită prelucrare și măsurători mai precise, ceea ce crește costul de producție. Cu toate acestea, beneficiul este un gradient de presiune mai consistent, care se traduce printr-o mai bună precizie de măsurare și o variație mai mică de la cilindru la cilindru. Pentru motoarele Euro 6e de înaltă precizie, acesta este un compromis valoros.
