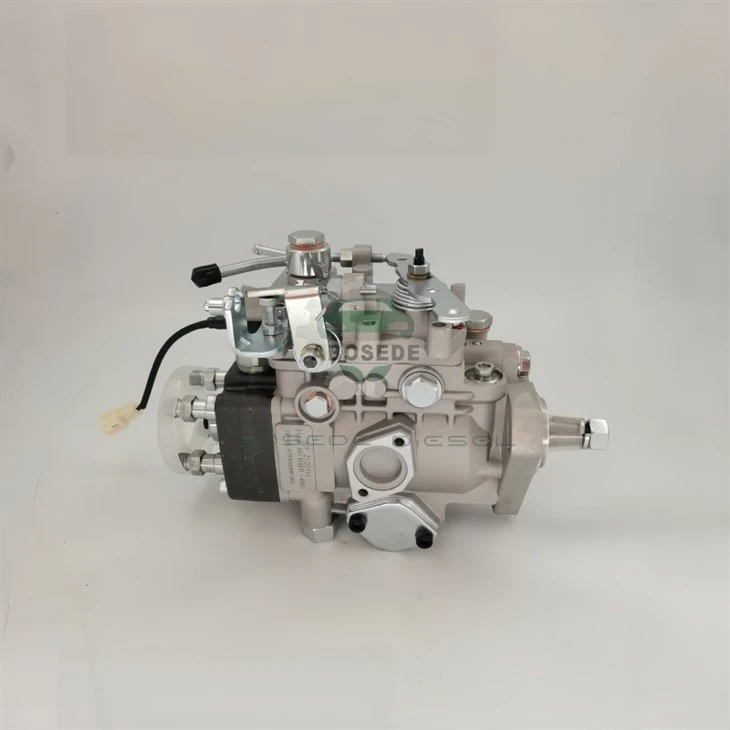

104641-4961 (R2611) VE4/11F1000RNP2611 – Pompă rotativă Denso cu guvernare hidraulică de precizie pentru aplicații cu 4 cilindri

Denso VE4/11F1000RNP2611 reprezintă o generație de pompe de motorină care fac legătura între sistemele pur mecanice și arhitecturile comune-common-rail complet electronice. Spre deosebire de common-rail, unde generarea și distribuția presiunii sunt funcții separate, această pompă distribuitoare rotativă le integrează pe ambele într-o singură carcasă compactă. Pompa folosește un singur piston pentru a genera presiune (până la 1.200 bar) și un cap de distribuitor rotativ pentru a direcționa combustibilul sub presiune către fiecare cilindru în ordinea corectă de ardere. Denumirea VE4/11F1000RNP2611 indică:VE(Verteiler-Einspritzpumpe – pompă de injecție distribuitoare),4(4 cilindri),11(diametru piston 11 mm),F1000(ridicare cu came în ridicare 1/100 mm – 10,0 mm) șiRNP2611(regulator specific și calibrare a timpului). Această pompă este calibrată pentru motoarele în care fiabilitatea mecanică și funcționalitatea sunt prioritare față de flexibilitatea la presiune extremă a common-rail, oferind o soluție dovedită pentru aplicații cu sarcini medii-.

Capul hidraulic al pompei conține un piston care este mutat alternativ de o placă cu came și simultan rotit pentru a alinia canelura distribuitorului cu orificiile de evacuare pentru fiecare cilindru. Momentul acestei alinieri determină începutul injecției pentru fiecare cilindru. La VE4/11F1000RNP2611, canelura distribuitorului este prelucrată la o toleranță de ±0,01 mm, asigurându-se că abaterea de sincronizare între cilindri este mai mică de 0,5 grade unghiul manivelei. Această precizie este esențială pentru o ralanti lină și pentru minimizarea variației de putere de la-la-cilindru. Pistonul are un diametru de 11 mm, o cursă de 10,0 mm (dată de elevatorul cu came F1000) și o livrare maximă de 55 mm³/cursă la 1.200 bari, făcându-l potrivit pentru motoare cu o cilindree totală de 3,0–4,5 litri.

Calibrarea RNP2611 se referă la sincronizarea dependentă de turație-pompei (SDT) și la caracteristicile regulatorului. Pompa este echipată cu un regulator mecanic care utilizează greutăți pentru a regla poziția rezervorului de combustibil în funcție de turația motorului, menținând ralanti stabil și prevenind supraviteza. Răspunsul regulatorului este adaptat curbei de cuplu a motorului, oferind o caracteristică de cădere specifică care afectează acceptarea sarcinii motorului. Pompa include, de asemenea, un dispozitiv de control al temporizării care avansează sincronizarea injecției pe măsură ce turația motorului crește, optimizând faza de ardere pentru eficiență și emisii. Avansul de sincronizare este realizat printr-un piston hidraulic care schimbă placa cu came, oferind un avans de până la 10 grade unghiul manivelei la viteza nominală.

Această pompă este utilizată într-o varietate de motoare diesel cu 4 cilindri, în principal în:

Automobile:Toyota Land Cruiser (1HZ, 1HD-FT), Hino Dutro, Isuzu NPR (4JJ1) și anumite aplicații Mitsubishi Fuso.

Industrial:Motoare Yanmar, Kubota și John Deere în grupuri electrogene, stivuitoare și mașini agricole.

Marin:Motoare principale auxiliare și mici în navele de pescuit și ambarcațiunile de agrement.

Pompa este proiectată pentru motoare cu o putere de 80–150 CP și o turație maximă de 3.200 rpm. Nu este compatibil cu motoarele care necesită debite mai mari (peste 65 mm³/cursă), care ar necesita un piston mai mare sau o pompă în-linie. Pompa este furnizată cu un arbore de antrenare de 25 mm și un model standard de montare cu flanșă, ceea ce o face un înlocuitor direct pentru majoritatea aplicațiilor pompelor VE din acest interval de putere.

Instalarea corectă a 104641-4961 necesită:

Alinierea arborelui de transmisie:Arborele de antrenare al pompei trebuie să fie aliniat cu marcajele de sincronizare ale motorului. Flanșa pompei are un știft care asigură orientarea corectă; pompa trebuie introdusă fără a o forța.

Cuplul liniei de injectie:Conductele de livrare trebuie strânse la 25 Nm. Supra-cuplul poate deforma suportul supapei de livrare, provocând scurgeri interne și pierderi de presiune.

Ajustarea guvernatorului:Șurubul de viteză maximă și șurubul de mers în gol trebuie setate conform specificațiilor motorului, folosind un turometru pentru a verifica turația.

Verificare sincronizare:Timpul de injecție trebuie verificat cu ajutorul unui comparator și a semnelor de volantă ale motorului. Timpul pompei este de obicei setat la o ridicare specifică a pistonului (de exemplu, 1,5 mm înainte de PMS) la unghiul de manivela specificat.

După instalare, pompa trebuie amorsată prin pornirea motorului cu liniile de injecție slăbite până când combustibilul curge fără bule de aer.

Î1: Ce înseamnă desemnarea VE4/11F1000RNP2611 pentru service și comanda de piese?
R: VE indică tipul de distribuitor, 4 este pentru 4 cilindri, 11 este diametrul pistonului în mm, F1000 este ridicarea camei (10,0 mm) și RNP2611 este calibrarea specifică a regulatorului/sincronizării. Această calibrare este critică; utilizarea unei pompe cu un cod RNP diferit va modifica puterea motorului și caracteristicile de emisii.

Î2: Această pompă poate fi adaptată la un motor mai vechi cu injecție mecanică?
R: Da, dar necesită ca motorul să aibă flanșa de montare și angrenajul de antrenare corecte. De asemenea, necesită un solenoid de tăiere a combustibilului-și un actuator de control al temporizării, care necesită o sursă electrică și un semnal de control. Acesta nu este un simplu schimb.

Î3: Care sunt semnele unui regulator defect pe această pompă?
R: Cele mai comune semne sunt viteza de mers în gol neregulată (vânătoare), o întârziere a răspunsului la accelerație sau depășirea vitezei atunci când sarcina este îndepărtată. Un test de calibrare a regulatorului pe un banc de testare este singura modalitate de a confirma uzura.

Î4: Pompa necesită verificări periodice de sincronizare?
A: Da. Timpul ar trebui verificat la fiecare serviciu major (la fiecare 2.000 de ore). Actuatorul de control al temporizării se poate schimba în timp, iar angrenajul de antrenare se poate uza, ceea ce face ca sincronizarea să se deplaseze.

Î5: Pompa poate fi utilizată cu amestecuri de biodiesel?
R: Pompa este compatibilă cu biodieselul B20. Pentru amestecuri de peste B30, durata de viață a pompei poate fi scurtată din cauza gradului de lubrifiere mai scăzut. Vă recomandăm să utilizați un aditiv pentru combustibil care sporește lubrifierea și scurtează intervalul de schimbare a uleiului.

Î6: Care este cea mai frecventă cauză de defecțiune a acestei pompe?
R: Cea mai frecventă defecțiune este uzura capului distribuitorului și pistonului, cauzată de particulele abrazive din combustibil. Acest lucru este direct legat de starea filtrului de combustibil. A doua cea mai frecventă este defecțiunea greutăților reglatorului mecanic din cauza oboselii.
