Set de instrumente de reglare a injectorului Caterpillar C13 - Sistem de măsurare înainte de cursă și de selectare a lamelor

Motorul Caterpillar C13 utilizează un sistem HEUI (Injector unitar controlat electronic, acţionat hidraulic), în care fiecare injector este acţionat de ulei de motor de înaltă presiune, mai degrabă decât de forţa mecanică a arborelui cu came. Parametrul critic de reglare pentru aceste injectoare este „precursă” – jocul dintre pistonul intensificatorului și piston înainte de acționare. Acest joc, stabilit prin selectarea grosimii corecte a unei lame sub opritorul superior al injectorului, determină direct momentul și durata evenimentului de injecție. O precursă incorectă provoacă o injecție întârziată sau timpurie, reducând puterea de ieșire, creșterea consumului de combustibil și creșterea temperaturii gazelor de eșapament - toate în timp ce ECU rămâne neconștient deoarece semnalele electrice rămân neschimbate. Acest set de instrumente de ajustare a injectorului C13 oferă instrumentele necesare pentru a măsura precursia reală cu un indicator cadran și pentru a calcula grosimea corectă a lamei, eliminând presupunerile și permițând ajustări precise și repetabile care readuc injectorul la specificațiile de performanță inițiale.

Setul de instrumente nu este doar o colecție de instrumente; este un sistem în buclă închisă care ghidează tehnicianul de la măsurare până la selecția lamelor. Componenta de bază este un cadran indicator de precizie cu o rezoluție de 0,01 mm, montat pe un dispozitiv care se fixează pe corpul injectorului. Sonda dispozitivului contactează partea superioară a pistonului intensificatorului, iar indicatorul măsoară cursa pistonului atunci când o forță calibrată este aplicată printr-un piston încorporat cu arc. Măsurarea este efectuată la o anumită forță de preîncărcare (5 N) pentru a asigura rezultate consistente, indiferent de presiunea internă a uleiului a injectorului. O diagramă de calcul cu o regulă de calcul (inclusă în kit) convertește această cursă măsurată în grosimea necesară a lamei, ținând cont de numărul de serie al injectorului (care definește jocul de bază). Tabelul acoperă întreaga gamă de numere de serie ale injectorului C13, oferind un rezultat rapid și fiabil, fără a fi nevoie de un computer sau un calculator.

Odată ce grosimea necesară a lamei este determinată, tehnicianul trebuie să selecteze lama corectă din gama disponibilă. Setul include un set cuprinzător de 36 de lamele, variind de la 1,00 mm la 2,80 mm în trepte de 0,05 mm, fiecare gravată cu laser cu grosimea sa. Lamelele sunt fabricate din oțel pentru arcuri, întărite la 48 HRC și sunt potrivite dimensional cu locașul de oprire superioară a injectorului C13. Un indicator de selecție a lamei – o unealtă în trepte care imită opritorul superior al injectorului – permite tehnicianului să verifice potrivirea lamei alese înainte de instalare, asigurându-se că aceasta se află la nivel și nu iese în afară, ceea ce ar modifica setarea înainte de cursă. Este inclusă o unealtă de recuperare magnetică (cu un arbore flexibil) pentru îndepărtarea și instalarea lamelor din locașul adânc și îngust al corpului injectorului, prevenind căderile accidentale în galeria de ulei.

Acest set de instrumente de reglare este dimensionat special pentru următoarele platforme de motoare Caterpillar:

Caterpillar C13 (toate variantele)– inclusiv versiunile ACERT și pre-ACERT, care acoperă prefixele numerelor de serie KCB, KCA, KCD și KCF

Caterpillar C12– care folosește un injector HEUI similar, deși cu un interval de cursă diferit (setul de instrumente include o diagramă separată pentru numerele de serie C12)

Caterpillar 3406E și C15 (cu HEUI)– compatibilitate limitată; lamelele sunt compatibile fizic, dar specificațiile înainte de cursă diferă, așa că tabelul de calcul trebuie utilizat cu precauție (consultați manualul de service al motorului)

Alte motoare HEUI (Navistar T444E, 7.3L Powerstroke)– nu este susținut oficial, deoarece geometria injectorului diferă

Setul de scule este conceput pentru a fi utilizat cu injectorul scos din motor și montat într-un suport de banc, permițând măsurători precise și repetabile. O placă adaptoare opțională (vândută separat) permite măsurători pe motoarele în care injectorul rămâne instalat - utilă pentru verificări rapide de diagnosticare.

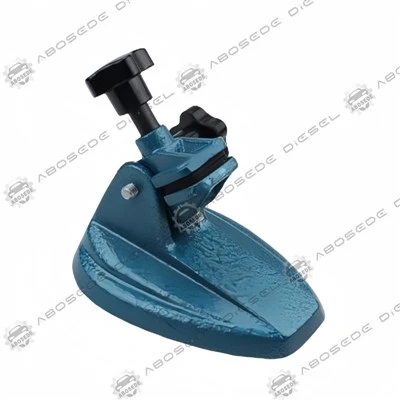

Comparatorul este fabricat de o marcă de instrumente de precizie de top, cu o mișcare cu bijuterii, o față cu diametrul de 38 mm și un interval de măsurare de 10 mm. Indicatorul este montat pe un suport rigid prelucrat din aluminiu 6061‑T6, anodizat dur, cu un vârf de sondă din oțel călit (Rockwell 60 HRC) care rezistă la uzură. Întregul ansamblu este livrat cu un certificat de calibrare trasabil conform ISO 9001, care confirmă precizia cu ±0,005 mm. Lamele sunt ștanțate din oțel cu arc de 0,5 mm grosime, cu marginile debavurate pentru a preveni deteriorarea alezajului intern al injectorului. Indicatorul de selecție este fabricat din oțel inoxidabil 440C, pasivat și marcat cu intervalul de grosime pe care îl poate verifica (1,0–3,0 mm).

Î1: De ce nu pot folosi pur și simplu un ecartament pentru a verifica pre-cursă?
Un ecartament măsoară distanța dintre piston și opritor, dar nu poate lua în considerare preîncărcarea cu arc care există în timpul funcționării. Metoda indicatorului cu cadran, cu preîncărcarea sa controlată, oferă o măsurare consistentă și repetabilă care se corelează direct cu performanța injectorului.

Î2: Cum știu dacă injectorul are nevoie de reglare sau înlocuire?
Dacă grosimea calculată a lamei scade sub 1,00 mm sau depășește 2,80 mm, este probabil ca injectorul să fie uzat dincolo de intervalul reglabil - acest lucru se întâmplă atunci când pistonul intensificatorului sau alezajul s-au uzat excesiv, modificând geometria bazei. În astfel de cazuri, se recomandă înlocuirea.

Î3: Pot folosi acest set de instrumente pe un injector care este încă instalat în motor?
Dispozitivul standard este proiectat pentru utilizare pe bancă. Oferim un adaptor opțional (Nr. piesă CAT-ADP-13) care permite ca indicatorul să fie utilizat cu injectorul in situ, dar aceasta necesită îndepărtarea culbutorului și puntea supapei pentru acces. În general, acest lucru nu este recomandat pentru reglarea de rutină, deoarece este mai dificil să se mențină o preîncărcare constantă.

Î4: Cât de des ar trebui să înlocuiesc lamele?
Lamelele sunt articole care nu se uzează – nu sunt expuse la frecare sau la temperaturi ridicate. Cu toate acestea, dacă înlocuiți un injector sau îl reglați după o reconstrucție, ar trebui să utilizați întotdeauna o nouă lamă pentru a asigura o interfață curată și nedistorsionată. Reutilizarea unei lame poate duce la o citire falsă înainte de cursă dacă aceasta este deformată sau corodata.

Î5: Citirea indicatorului cu cadran pare să se deplaseze – ce ar putea fi cauza asta?
Temperatura afectează mecanismul intern al indicatorului. Lăsați unealta să se aclimatizeze la temperatura atelierului (10-40 grade) timp de cel puțin 30 de minute înainte de utilizare. De asemenea, asigurați-vă că dispozitivul de fixare este fixat în siguranță și că vârful sondei intră în contact cu pistonul la un unghi constant (perpendicular pe suprafața pistonului).

Î6: Acest kit include o cheie dinamometrică pentru opritorul superior?
Nu, o cheie dinamometrică nu este inclusă. Opritorul superior trebuie strâns la 35 N·m (pentru C13) – acesta este echipament standard de atelier. Vă recomandăm să folosiți o cheie dinamometrică de 1/4" cu o dușă superficială; strângerea excesivă poate distorsiona lamele și poate modifica setarea înainte de cursă.
