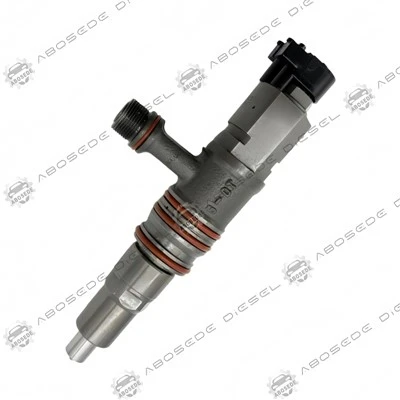

VTO‑G260BM / X52407500027 Injector de combustibil – Echilibrul forței electromagnetice-hidraulice cu creștere rapidă a curentului|Proiectat pentru consecvența răspunsului dinamic în motoarele Common Rail pentru sarcini medii

Într-un injector acționat de solenoid, comanda electrică a ECU declanșează solenoidul, care generează un câmp magnetic care ridică armătura-dar aceastaforta electromagneticatrebuie să învingă rezistența hidraulică a combustibilului din camera de control. La multe injectoare, acumularea electromagnetică (timpul de creștere a curentului) și scăderea presiunii hidraulice nu sunt sincronizate: solenoidul atinge forța maximă înainte ca presiunea din camera de comandă să scadă suficient sau invers. Această nepotrivire creează oeroare de suprapunere forță-timpcare face ca acul să se ridice mai devreme sau mai târziu decât se așteaptă ECU, introducând o fluctuație de timp de 3–5 µs, care este deosebit de vizibilă la duratele de injecție pilot sub 300 µs. TheInjector VTO‑G260BM / X52407500027rezolvă acest lucru prin aarhitectură echilibrată de forțeunde timpul de creștere a curentului solenoidului (120 µs) este potrivit cu timpul de scădere a presiunii din camera de control (125 µs) la 1.200 bar, asigurându-se că forța magnetică atinge vârfurile exact atunci când rezistența hidraulică scade sub pragul de ridicare a acului. Această sincronizare electromagnetic-hidraulică reduce fluctuația de sincronizare la ±1,2 µs, oferind cantități pilot constante pentru ralanti stabil și zgomot redus de combustie.

Cheia pentru sincronizarea precisă a injecției constă în relația dintre dezvoltarea forței magnetice a solenoidului și evoluția presiunii din camera de control. Când ECU trimite un impuls, curentul din bobină crește, dar forța magnetică nu devine pe deplin eficientă până când armătura este aproape de piesa polară-un timp de creștere determinat de inductanța și rezistența bobinei. Simultan, orificiul de scurgere permite combustibilului să iasă din camera de control, reducând presiunea și permițând ridicarea acului. Dacă forța magnetică ajunge prea devreme, ea ține armătura împotriva opritorului înainte ca presiunea hidraulică să se reducă, provocând o pornire întârziată; daca ajunge prea tarziu, acul se ridica prematur, avansand cronometrarea.

VTO‑G260BM / X52407500027 realizează sincronizarea prin:

① Timp de creștere curent potrivit (120 µs)– Rezistența (0,88 Ω) și inductanța bobinei sunt optimizate pentru a oferi o rată de creștere a curentului care atinge 90% din vârful de 18,8 A în 120 µs la 1.200 bar. Acest lucru se realizează folosind o înfășurare de cupru cu factor de umplere ridicat și un miez magnetic cu histerezis scăzut.

② Timp de dezintegrare a camerei de control (125 µs)– Diametrul orificiului de scurgere este perforat cu laser la o toleranță precisă, creând o rată de scădere a presiunii care reduce presiunea din camera de control la 70% din valoarea sa inițială în 125 µs-pragul în care acul începe să se ridice. Acest timp de dezintegrare este calibrat pentru a se potrivi cu creșterea curentului, astfel încât acul se ridică exact când forța magnetică atinge vârfurile.

③ Compensarea adaptivă a presiunii– Diametrul orificiului este proiectat astfel încât timpul de dezintegrare să rămână în intervalul ±10 µs în intervalul 300–1.600 bar, asigurând că sincronizarea se menține indiferent de presiunea șinei.

④ Ghid de armătură cu frecare scăzută– Ghidajul armăturii este acoperit cu o peliculă subțire de carbon asemănătoare diamantului (DLC) care minimizează frecarea, asigurând că armătura răspunde instantaneu la forța magnetică fără întârzieri induse de acțiune.

Testarea de validare folosind o sondă de curent de mare viteză și un traductor de presiune în camera de control arată că VTO-G260BM / X52407500027 menține o eroare de sincronizare de mai puțin de ±5 µs pe întregul interval de funcționare, rezultând o fluctuație de sincronizare de ±1,2 µs{4}}imbunătățirea de peste 65% a injecțiilor standard. µs.

Fiecare injector VTO‑G260BM / X52407500027 este supus unei validări în 9 etape, concentrându-se pe sincronizarea electromagnetic-hidraulică:

◈ Timpul actual de creștere– măsurat la 1.200 bar; trebuie să atingă 90% vârf în 120 µs ± 8 µs.
◈ Timpul de dezintegrare a camerei de control– măsurat la 1.200 bar; trebuie să fie de 125 µs ± 8 µs.
◈ Eroare de sincronizare– diferența dintre curentul de vârf și scăderea presiunii de 70%; Mai mic sau egal cu ±6 µs.
◈ Timp agitație– 500 de cicluri consecutive la 200 µs; CV de la începutul injectării Mai mic sau egal cu 1,8%.
◈ Hartă dinamică a fluxului– 6 puncte de presiune × 5 puncte de lățime a impulsului; R² > 0,998.
◈ Etanșare de înaltă presiune– test de scurgere de heliu la 1.700 bar; < 6×10⁻⁶ mbar·l/s.
◈ Deriva termică– eroare de sincronizare la −20 grade , +20 grad , +100 grade ; Mai mic sau egal cu ±8 µs.
◈ Rezistenta– 6 milioane de cicluri la 1.400 bar, urmate de re-test de sincronizare.
◈ Trasabilitate– fiecare unitate poartă un cod de bare 2D care se leagă la un certificat cu datele actuale privind timpul de creștere și declin.

🔧 Potrivire mecanică:

Utilizați șaiba și inelele O din cupru furnizate. Asigurați curățenia scrupuloasă în pasajele de combustibil pentru a evita alterarea debitului orificiului de scurgere.

Strângeți piulița de înaltă presiune la30 Nm + 75 grad– să nu depășească 37 Nm; suprastrângerea poate distorsiona camera de control și poate modifica timpul de dezintegrare.

Asigurați contrapresiunea pe conducta de retur Mai mică sau egală cu 2,0 bar; contrapresiunea mai mare încetinește rata de dezintegrare.

💻 programare ECU:

Introduceți codul IQA cu 7 caractere folosind Cummins INSITE™, Bosch ESI[tronic] sau echivalent.

Efectuați resetarea adaptării și inactiv timp de 5 minute. Sincronizarea potrivită permite adaptarea rapidă a ECU.

⚠️ Important: Creșterea curentă potrivită se bazează pe capacitatea șoferului ECU de a furniza profilul curent necesar. Dacă driverul nu poate furniza 18,8 A cu un timp de creștere < 130 µs, beneficiul de sincronizare va fi redus-verificați specificațiile driverului înainte de instalare.

Combustie pilot stabilă– Forțele electromagnetice-hidraulice adaptate asigură că injecțiile pilot au loc la momentul exact comandat, eliminând vârfurile de zgomot de combustie care apar atunci când fluctuația de sincronizare creează ocazional injecții timpurii sau târzii.

Curățător inactiv– Cantitatea pilot precisă reduce hidrocarburile nearse la ralanti, scăzând sarcina asupra DOC și DPF.

Variație EGT redusă– Timpul constant de pornire a injecției menține răspândirea EGT de la cilindru la cilindru la ±12 grade, prelungind durata de viață a turbocompresorului și a posttratării.

Răspuns tranzitoriu mai bun– Sincronizarea asigură că injectorul răspunde cu acuratețe atunci când ECU-ul modifică lățimea impulsului în timpul accelerației, îmbunătățind capacitatea de condus.

Î1: Observ o ușoară „ciocănire” la ralanti pe motorul autobuzului meu ISBe 6.7, în special când motorul este fierbinte. Ar putea fi legat de sincronizarea electromagnetic-hidraulică?
Da-combustibilul fierbinte are o vâscozitate mai mică, ceea ce crește rata de scădere a presiunii (combustibilul iese mai repede din camera de control). Dacă injectorul nu este sincronizat, aceasta modifică momentul de deschidere, provocând o ciocănire. VTO-G260BM / X52407500027 menține sincronizarea în intervalul de temperatură, eliminând această detonare la ralanti.

Î2: Pot instala un singur injector VTO‑G260BM / X52407500027 cu alte injectoare standard?
Nu-caracteristica de sincronizare potrivită diferă de injectoarele standard. Amestecarea va cauza variații de sincronizare de la cilindru la cilindru, rezultând în gol neuniform și putere redusă. Instalați întotdeauna un set complet pentru o performanță constantă.

Î3: Timpul de creștere curent al injectorului este de 120 µs-este acesta compatibil cu toate tipurile de drivere ECU?
Majoritatea ECU-urilor Euro V/VI (Cummins CM2250/CM2350, Bosch EDC17) pot furniza 18,8 A cu un timp de creștere sub 130 µs. Dacă ECU-ul dvs. este mai vechi (Euro III/IV), acesta poate fi limitat la 140–150 µs, ceea ce ar reduce beneficiul de sincronizare. Verificați specificațiile driverului în manualul de service.

Î4: Certificatul arată atât creșterea curentului, cât și timpul de dezintegrare a camerei de control. Cum ar trebui să interpretez aceste valori?
Timpul de creștere a curentului (de exemplu, 121 µs) și timpul de decădere (de exemplu, 126 µs) ar trebui să fie aproape unul de celălalt (în interval de ±6 µs). O diferență mare indică o nepotrivire care ar produce fluctuații de sincronizare. Valorile injectorului dvs. sunt înregistrate pentru trasabilitate-rețineți certificatul pentru referințe viitoare.

Î5: Folosesc biodiesel B20. Vâscozitatea mai mare va afecta timpul de scădere a presiunii?
Da, vâscozitatea mai mare încetinește scurgerea prin orificiul de scurgere, crescând timpul de degradare cu aproximativ 5–8 µs la 20 de grade. Cu toate acestea, deoarece acest efect este consecvent pentru toate injectoarele dintr-un set, potrivirea relativă rămâne intactă; ECU se va adapta la timpul de decădere puțin mai lung în timpul primelor cicluri de încălzire.

Î6: Injectorul are o acoperire DLC pe ghidajul armăturii-necesită acest lucru o manipulare specială în timpul instalării?
Nu, DLC este un strat dur, rezistent la uzură, care nu necesită o manipulare specială. Cu toate acestea, evitați să atingeți ghidajul armăturii cu degetele goale, deoarece uleiul din piele poate afecta caracteristicile de frecare ale stratului de acoperire. Folosiți mănuși curate când manipulați injectorul.
