00U501 / U501 – Piston de precizie pentru sisteme de injecție de combustibil diesel de-înaltă presiune

În sistemele moderne de injecție diesel, pistonul nu este doar o componentă de deplasare-ci variabila principală care definește timpul de injecție, calitatea atomizării combustibilului și stabilitatea generală a combustiei. Pistonul 00U501 / U501, proiectat de Weifu, răspunde cererii tot mai mari de precizie la presiune înaltă-la motoarele conforme cu Euro VI și Tier 4 final. Spre deosebire de înlocuirile generice care se concentrează exclusiv pe potrivirea dimensională, acest piston este proiectat în funcție de consistența-debitului de creștere a presiunii, controlul scurgerilor și optimizarea durității suprafeței, asigurând că întregul ansamblu de pompare funcționează în limitele toleranțelor OEM pe intervale de service extinse.

Produsul este dezvoltat pentru arhitecturile de pompe common rail Bosch CP1, CP3 și Denso HP0, instalate în mod obișnuit în camioanele grele-(FAW, Dongfeng, Sinotruk), mașini de construcții (Caterpillar, Komatsu, XCMG) și tractoare agricole (John Deere, New Holland). Cu un diametru al pistonului de 10 mm și o cursă efectivă de 12 mm, 00U501 / U501 oferă o eficiență volumetrică de 92–94% la 1.800 rpm, suportând presiuni de injecție de până la 1.600 bar. Aceste specificații îl fac compatibil cu motoarele cu 4 și 6 cilindri, cu o cilindree cuprinsă între 4,5 L și 13 L.

Fiecare piston 00U501 / U501 este supus unui protocol de validare în cinci-etape înainte de a părăsi fabrica:

Aceste date asigură că 00U501 / U501 nu numai că se potrivește, ci și depășește alternativele standard de pe piața de schimb, în ​​special în condiții de-încărcare mare,-în ralanti, în care expansiunea termică poate modifica distanțele.

00U501 / U501 este proiectat ca înlocuitor direct-pentru:

Familii de motoare:Weichai WP10/WP12, Cummins ISB/ISL, MAN D20/D26, Scania DC13, Deutz TCD 2013

Modele de pompe:Bosch CP3.3, CP3.4, Denso HP0 (pompa comună), Delphi DFP 1.1

Aplicații pentru vehicule:Camioane pe-autostrăzi (40–60 tone GVW), încărcătoare off-pe autostradă (capacitate cupă de 3–5 m³), ​​combine de recoltat (250–400 CP)

Adaptabilitate regională la combustibil:Potrivit pentru motorină cu conținut de sulf de până la 350 ppm și amestecuri de bio-diesel până la B20 fără creștere semnificativă a ratei de uzură

Pentru operatorii din piețele cu o calitate fluctuantă a combustibilului-cum ar fi Asia de Sud-Est, America de Sud și părți ale Africii-, 00U501 / U501 oferă o interfață întărită a cilindrului pistonului, care rezistă la uzura abrazivă de la particule, prelungind durata de viață cu o medie de 18-22% în comparație cu echivalentele standard OEM triechivalente în flee.

Pistonul 00U501 / U501 utilizează un oțel aliat călit-(echivalent SAE 52100) cu un tratament de suprafață cu nitrocarburare. Această abordare de întărire dublă-fază creează un strat-rezistent la uzură (65–68 HRC la suprafață), menținând în același timp un miez mai dur (55–58 HRC) pentru a absorbi sarcinile de șoc din evenimentele neregulate de injecție. Cioul pistonului încorporează un strat de carbon-diamant (DLC) pe suprafața de alunecare, reducând coeficientul de frecare de la 0,12 la 0,08, ceea ce se traduce printr-o reducere cu aproximativ 3-4% a pierderilor de pompare parazitare.

În plus, geometria scaunului arcului de retur a pistonului a fost revizuită cu un design cu pas variabil, minimizând supratensiunea arcului la frecvențe de peste 250 Hz-un punct de defecțiune obișnuit la vehiculele cu kilometraj mare-. Această modificare a designului nu este evidentă vizual, dar oferă îmbunătățiri măsurabile NVH (zgomot, vibrații, duritate), în special în timpul pornirilor la rece, unde vâscozitatea uleiului este ridicată.

Caracteristicile unice de fabricație includ:

❏ Micro-lustruirea muchiei de control pentru a elimina bavurile care pot cauza pipi de presiune

❏ Marcare cu lasercu cod 2D Data Matrix pentru trasabilitate înapoi la lotul de producție individual și datele de testare

❏ Inspecția particulelor magneticepentru a detecta micro-fisuri sub 50 µm adâncime, asigurând livrarea fără defecte

Instalarea corectă necesită atenție la trei zone critice:

Pre-lubrificare:Aplicați motorină curată sau ulei de motor ușor pe suprafața pistonului înainte de introducere pentru a preveni zgârieturi uscate-în timpul rotației inițiale.

Secvențierea cuplului:Strângeți șuruburile capului pompei la 55–60 N·m într-o secvență de model încrucișat-pentru a asigura o compresie uniformă a cilindrului și pentru a evita deformarea cilindrului.

Purjare cu aer:După asamblare, amorsați circuitul de joasă presiune-pentru cel puțin 30 de secunde pentru a elimina aerul prins, care poate cauza deteriorarea cavitației în primele 100 de ore de funcționare.

Pentru o performanță optimă, pistonul 00U501 / U501 ar trebui să fie asociat cu o filtrare a combustibilului evaluată la 10 µm absolut sau mai bine și cu presiunile de deschidere a duzei injectorului stabilite la ±5 bari din specificațiile OEM. Funcționarea în afara acestor parametri-în special cu uzura injectorului care depășește 15% abatere a debitului-va accelera uzura pistonului și va reduce liniaritatea cantității de injecție.

Î1: Pistonul 00U501 / U501 poate fi utilizat la pompele Bosch CP4 sau este exclusiv pentru seria CP3?
00U501 / U501 este optimizat dimensional pentru arhitecturile pompelor CP3.2, CP3.3 și CP3.4. Pentru pompele CP4, care au o supapă de dozare de admisie și un profil de ridicare a pistonului diferit, vă recomandăm să verificați diametrul pistonului și montarea manșonului de control. În timp ce instalarea fizică poate fi posibilă în unele variante CP4, precizia sincronizarii injecției nu poate fi garantată fără ajustări de calibrare.

Î2: Cum pot distinge pistonii Weifu 00U501 / U501 autentici de alternativele contrafăcute?

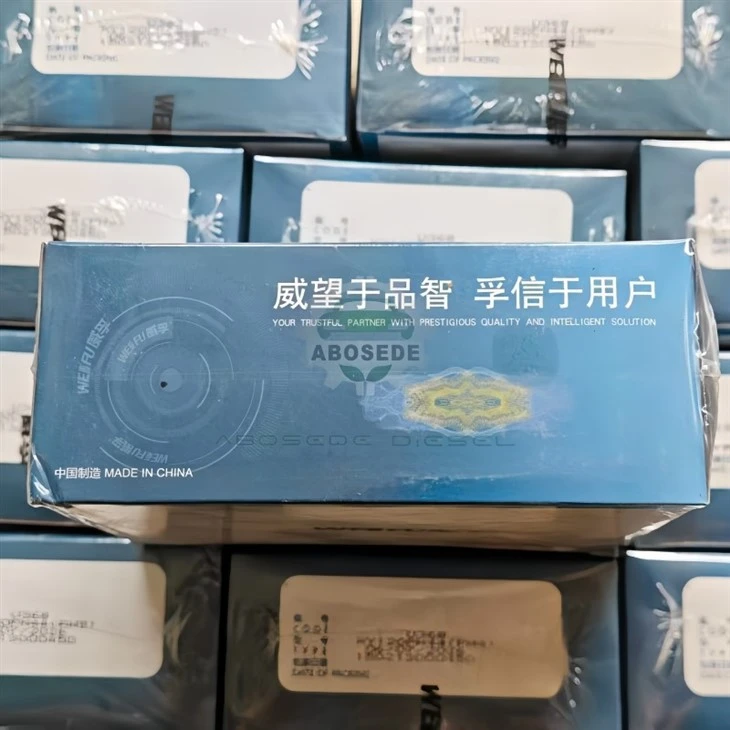

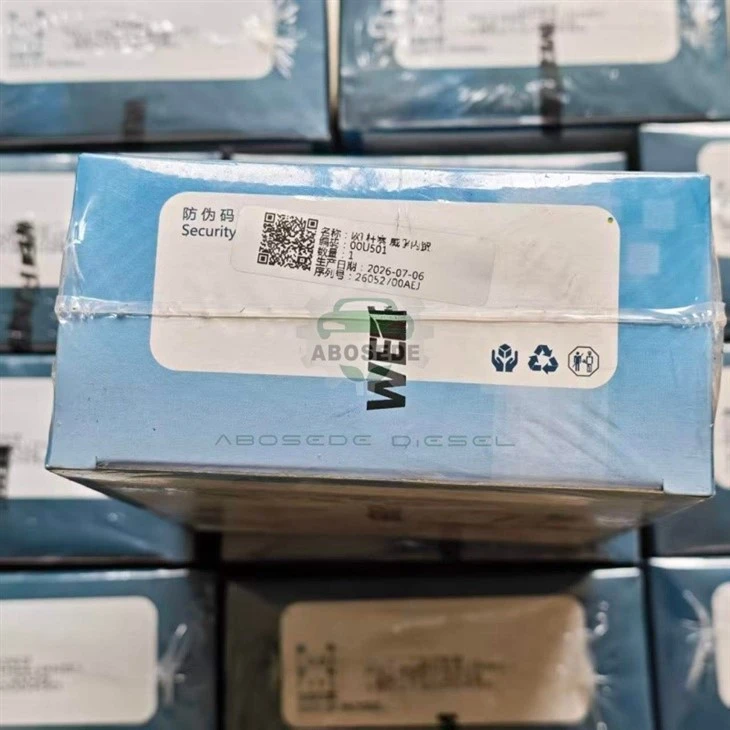

Unitățile originale au un cod 2D Data Matrix gravat cu laser-pe flanșa pistonului, un finisaj de suprafață mat-gri nitrocarburat (contrafacerile par adesea strălucitoare sau prea lustruite) și un unghi de teșire distinct de 15 grade pe marginea de control. În plus, ambalajul autentic include o etichetă de securitate holografică care dezvăluie un motiv „WF” ascuns atunci când este înclinat sub lumina UV.

Î3: Care este intervalul de înlocuire recomandat pentru 00U501 / U501 în condiții normale de funcționare?
În serviciul flotei cu filtrare adecvată a combustibilului (10 µm sau mai bine) și echilibrare regulată a injectoarelor, 00U501 / U501 realizează de obicei 400.000–500.000 km pe camioanele de autostradă sau 8.000–10.000 de ore de funcționare pentru motoarele staționare. Înlocuirea trebuie luată în considerare dacă abaterea presiunii șinei depășește ±50 bari de la punctul de referință sau dacă debitul de retur crește cu mai mult de 20% peste valoarea de referință.

Î4: Pistonul 00U501 / U501 necesită vreun software sau recalibrare ECU după instalare?
Nu este necesară recalibrare software pentru montarea mecanică, deoarece pistonul menține volumul de cursă și geometria muchiei de control identice conform specificațiilor OEM. Cu toate acestea, vă recomandăm să efectuați o resetare a adaptării sistemului de alimentare cu ajutorul instrumentului de diagnosticare (de exemplu, Bosch ESI[tronic] sau Jaltest) pentru a permite ECU să re-învețe valorile compensației injectorului, ceea ce poate îmbunătăți stabilitatea la ralanti și răspunsul tranzitoriu.

Î5: Este 00U501/U501 compatibil cu combustibili cu amestec de-etanol sau metanol-consumat?
Nerecomandat. Suprafața nitrocarburată a pistonului și acoperirea DLC sunt optimizate pentru combustibil diesel și amestecuri de bio-diesel B20. Combustibilii cu un conținut de alcool peste 5% pot îndepărta pelicula de lubrifiere limită, ceea ce duce la zgârieturi accelerate. Pentru aplicații cu metanol sau etanol, consultați linia de produse specializate Weifu cu piston-acoperiți cu ceramică.

Î6: Care sunt semnele de uzură a pistonului care sugerează că înlocuirea este iminentă?
Indicatorii cheie includ: timp crescut de pornire (peste 10 secunde), o scădere vizibilă a presiunii maxime pe șină (cu mai mult de 15% sub valoarea comandată la sarcină maximă), ralanti brut cu fluctuații de ±50 rpm și debitul conductei de retur de combustibil care depășește 150 ml/min la ralanti. O creștere progresivă a temperaturii combustibilului fără schimbarea sarcinii este, de asemenea, un semnal puternic de diagnosticare.
