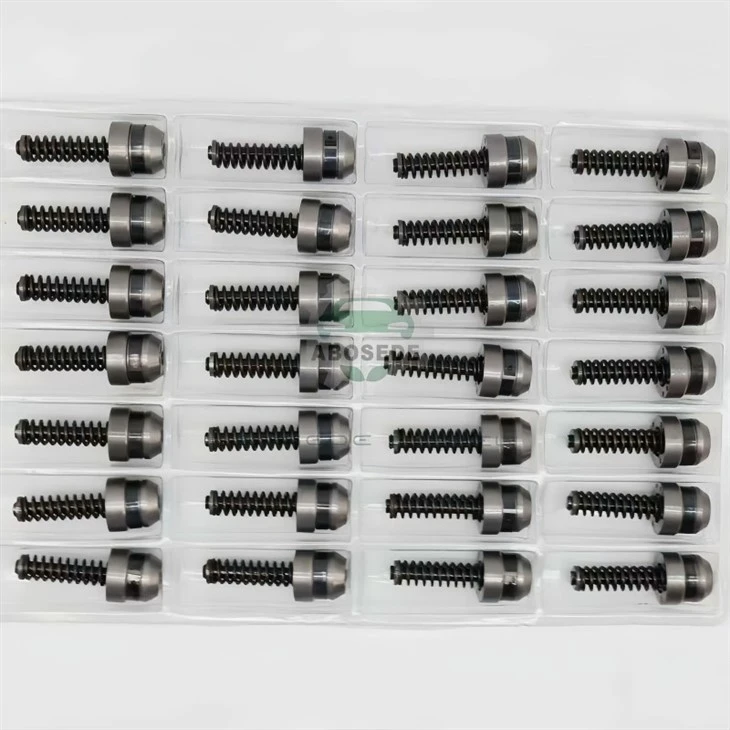

Ansamblu piston și cilindru CAT C7 - bariera de scurgere care definește eficiența pompei



În pompa de ulei de înaltă presiune C7 HEUI, setul de piston și cilindru face mai mult decât comprima uleiul – generează și căldură. Fiecare cursă forțează o cantitate mică de ulei să treacă de piston prin jocul radial. Această scurgere, care este inevitabilă chiar și cu piese noi, este transformată în energie termică pe măsură ce se forfecă prin golul îngust. La jocul nominal (0,004 mm), această căldură este neglijabilă. Dar, pe măsură ce jocul se uzează la 0,007 mm, scurgerea se dublează, iar căldura suplimentară crește temperatura uleiului din interiorul pompei cu 5-8 grade. Uleiul mai fierbinte devine mai subțire, ceea ce crește și mai mult scurgerea – un ciclu de auto-întărire care reduce treptat puterea pompei până când motorul scade. Prin urmare, ansamblul piston-cilindr nu este doar o pereche de dozare; este purtatorul termic al întregului circuit de acționare.

Acest ghid prezintă numere de schimb verificate, relația fizică dintre spațiu și performanță și sfaturi practice pentru selectarea setului potrivit pentru motorul dvs. C7.



Următoarele numere sunt confirmate ca ansambluri piston și cilindru cu montare directă pentru CAT C7 (3126E HEUI). Ele sunt listate alfabetic după prefix pentru o referire ușoară.

Seria OEM/Standard (238‑, 241‑, 243‑, 263‑, 268‑, 295‑, 387‑)
238-8091, 241-3238, 241-3239, 243-4502, 243-4503, 263-8218, 268-1835, 268-1836, 268-1839, 268-1840, 268-9577, 295-1408, 295-1409, 295-1410, 295-1411, 295-1412, 295-9166, 387-9426, 387-9427, 387-9428, 387-9429, 387-9430, 387-9441.

Seria de service aftermarket (20R‑)
20R-8056, 20R-8057, 20R-8058, 20R-8059, 20R-8066, 20R-8067, 20R-8071, 20R-9079, 20R-1260.

Seria de grad de precizie (10R-)
10R-4761, 10R-4762, 10R-4763, 10R-4764, 10R-7225.

Seria pentru utilizare grea / acoperită (328‑, 557‑)
328-2582, 328-2585, 328-2586, 328-2587, 557-7627.

ℹ️ Avertisment: 20R-8056 este o variantă economică cu duritate mai mică a suprafeței (58 HRC). Este destinat utilizării uşoare – evitaţi utilizarea acestuia în camioanele care operează la o greutate totală a vehiculelor de peste 26.000 kg.



Jocul radial nominal al unui nou set de piston C7 este de 0,004 mm (±0,001 mm). La această setare, rata de scurgere la presiunea de testare de 100 bar este de aproximativ 2,0 ml/min per element. Când clearance-ul ajunge la 0,006 mm, scurgerea crește la 3,8 ml/min – o creștere de 90%. Acei 1,8 ml/min suplimentar de ulei fierbinte recirculează în carcasa pompei, ridicând temperatura uleiului în vrac. Pentru fiecare creștere cu 1 grad a temperaturii uleiului, vâscozitatea scade cu aproximativ 2% (pentru un ulei tipic 15W-40). Această pierdere de vâscozitate crește scurgerea cu încă 1,5%, iar ciclul se accelerează.

Consecințele tangibile:

Timpul de pornire la pornire la cald crește – uleiul subțire curge pe lângă piston înainte ca presiunea să crească.

Presiunea șină de mers în gol oscilează – supapa de reglare a presiunii supracorectează.

Puterea la sarcină maximă este redusă – ECM limitează combustibilul pentru a proteja pompa de supraviteză.

Un simplu test de cădere poate indica dacă un set se află încă în limitele utilizabile: curățați și ungeți setul, țineți pistonul vertical și cronometrați coborârea cilindrului. Pentru un set C7, 1,5–2,0 secunde indică un spațiu liber acceptabil. Dacă scade în mai puțin de 1,0 secundă, spațiul depășește 0,007 mm - înlocuirea este întârziată.



Nota	Duritatea pistonului (HRC)	Acoperire cu butoi	Toleranță de clearance	Viața tipică (h)
OEM / Standard (238‑, 241‑, etc.)	60–62	Fosfatat	±0,001 mm	8,000–10,000
Precizie (seria 10R)	62–64	Nitrurat	±0,0005 mm	12,000–14,000
Greutate (328‑, 557‑)	62	Zinc-nichel	±0,001 mm	10,000–12,000
Economie (20R-8056)	58	Fosfat de zinc	±0,002 mm	4,000–5,000

Seturile de precizie (10R-) sunt suprapuse la toleranțe mai strânse, reducând variația de scurgere între elemente. Aceasta îmbunătățește uniformitatea debitului pompei, care este esențială pentru motoarele care funcționează la sarcini mari constante (de exemplu, grupuri electrogene). Seturile de rezistență grea oferă rezistență sporită la coroziune – ideale pentru mediile de coastă sau de drumuri cu sare.



Î1: Tocmai am instalat un nou set de piston, dar motorul pare lent în primii 50 km. Este normal?
Da – noul set necesită o perioadă de rodaj de 10-15 ore de funcționare. În acest timp, suprafețele șlefuite se lustruiesc reciproc pentru a obține conformitatea finală. Evitați funcționarea la sarcină maximă în prima oră și schimbați filtrul de ulei după spargere pentru a îndepărta orice particule de micro-uzură.

Î2: Utilizarea unui ulei cu vâscozitate mai mare (de exemplu, 20W-50) poate compensa distanța uzată a pistonului?
Poate masca temporar simptomele prin reducerea scurgerilor, dar crește și rezistența parazitară asupra pistonului, ceea ce accelerează uzura inelului cu came. Este un leucoaniu pe termen scurt – nu o soluție. Dacă jocul depășește 0,006 mm, înlocuiți setul.

Î3: După înlocuirea unui set de piston, pompa scoate acum un nou ciocănit. Ce s-a întâmplat?
Cel mai probabil, noul set are o caracteristică de flux diferită (chiar dacă numărul piesei se potrivește) în comparație cu restul de șase seturi vechi. Regulatorul de presiune al pompei încearcă să compenseze dezechilibrul, provocând impulsuri de presiune care se manifestă prin ciocănire. În mod ideal, înlocuiți toate cele șapte seturi simultan. Dacă acest lucru nu este fezabil, cel puțin asigurați-vă că noul set are aceeași clasă de degajare (A, B, C sau D) ca și cele vechi.

Î4: Cum pot identifica un set de piston contrafăcut înainte de a-l instala?
Seturile originale au un finisaj satinat uniform pe butoi și un piston lustruit, asemănător oglinzii. Contrafacerile prezintă adesea urme de prelucrare sau teșituri neuniforme. De asemenea, verificați codul de potrivire – falsurile pot avea o adâncime de ștampilare inconsecventă sau numere de lot lipsă. Dacă aveți îndoieli, măsurați diametrul pistonului cu un micrometru – piesele contrafăcute se abat adesea cu mai mult de ±0,002 mm de la specificațiile nominale.

Î5: Trebuie să recalibrez sincronizarea pompei după înlocuirea seturilor de piston?
Sincronizarea pompei C7 este determinată de inelul cu came și de angrenajul de antrenare – nu de seturile pistonului în sine. Cu toate acestea, dacă înlocuiți întregul cap al pompei sau inelul cu came, atunci este necesară reglarea temporizării. Pentru înlocuirea doar prin piston, nu este necesară nicio modificare a timpului, dar ar trebui să efectuați o resetare „Învățare sistem de combustibil” prin intermediul ECM pentru a-l permite să se adapteze la noile caracteristici de scurgere.

Î6: Care este cea mai frecventă greșeală la instalarea unui nou set de piston?
Folosind unsoare de asamblare în loc de ulei de motor curat. Unsoarea poate bloca porturile de control elice și poate cauza lipirea pistonului. Utilizați întotdeauna același ulei pe care funcționează motorul – și aplicați-l cu moderație.
