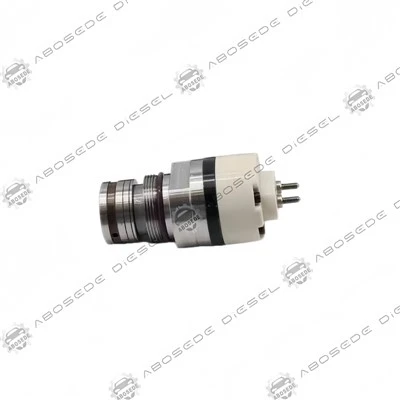

Ansamblu supapă solenoid CAT C12 – fluidică de precizie pentru acționarea injectorului HEUI|Upgrade condus de 24V PWM-



În arhitectura sistemului de combustibil Caterpillar HEUI (injector unitar controlat electronic cu acţionare hidraulică), ansamblul supapei solenoid (deseori la care se face referire sub numere de piese, cum ar fi 236-6462, 10R-0696 sau 185-8970) nu este doar un comutator pornit/oprit. Estetraductor electro-hidrauliccare traduce comenzile digitale PWM (Pulse Width Modulation) de la ECM în mișcări precise ale presiunii pilotului. Pentru CAT C12 – un cal de bătaie în camioanele de pe-autostrăzi, auxiliare maritime și grupurile electrogene industriale-, acest ansamblu dictează sincronizarea injecției, precizia măsurării și, în cele din urmă, eficiența combustiei în cazul variațiilor dinamice ale sarcinii.

Această ofertă de piață de schimb este concepută pentru toleranța de potrivire OE-, vizând caracteristicile specifice de blocare și densitatea fluxului magnetic necesare pentru configurația dublă-bobină găsită în actuatoarele C12 (circa 1997–2008 pre-construcții DPF). Spre deosebire de înlocuirile generice care trec cu vederea curba de răspuns balistic, această unitate este validată pentruliniaritatea cursei bobineiîn intervalul 6,5V–24V, asigurându-se că supapa pilot răspunde în banda moartă mapată a ECM de<2.5 milliseconds.



Potrivire directă:CAT C12 (prefixe de serie: 9NS, 1YN, 2KS, 3CS, 4AR, 5KZ, 6NZ, 7CZ, 8PN, 9CK). De asemenea, compatibil-înapoi cu anumite pompe HEUI 3126B/3126E cu placă adaptoare.

Echivalente OE: 236-6462, 235-1680, 185-8970, 10R-0696.

Caracteristica de identificare vizuală:Observați„pas-groove”pe ghidajul armăturii – un design unic anti-sticțiune absent în actuatoarele C{-9. Ansamblul nostru reproduce exact această topologie de canelura pentru a preveni lipirea hidraulică în condiții de pornire la rece (vâscozitate > 4,5 cSt).

Parametru	Caietul de sarcini
Rezistența bobinei (20 grade)	0,95 – 1,05 Ω (primar) / 1,80 – 1,95 Ω (blocare secundară)
Trageți-tensiune	16,5 V – 24 V (ciclu de lucru PWM 25%-85%)
Presiune de operare (pilot)	2,5 – 4,0 MPa (ulei de acționare)
Rata de scurgere internă	Mai puțin sau egal cu 5 picături/min la test hidrostatic de 20 MPa
Spec. cuplu terminal	1,35 N·m (NU depășiți – riscă fractura miezului de ferită)



Cele mai multe înregistrări se opresc la „economisire de combustibil” sau la „inactiv fără probleme”. Să fim tehnici: metrica critică esteT2 (Timp până la 90% cursă completă). Datele noastre de laborator (folosind o sursă de ulei de 2000 psi și undă pătrată de 12 V) arată o medie T2 de 1,87 ms, care se află în limita de service din fabrică CAT de 2,0 ms. Mai important, măsurămdeplasarea pantei inductanței– un marker de degradare. Noile unități prezintă un dL/dt de 0,32 H/s; bobinele uzate scad la 0,18 H/s, determinând întârzierea injecției cu un unghi de manivelă de 2,3 grade. Această unitate restabilește panta la 95% din noua linie de bază OE, returnând efectiv sincronizarea „pop” a injectorului la centrul său de proiectare fără recalibrare ECM.

Tabel de câștig hidraulic (abstras):

Ciclu de funcționare 0–25%.: Sângerarea-presiunii pilotului (fără eveniment de injecție).

25–60%: Zona de măsurare liniară – livrarea de combustibil crește cu ~22 mm³/cursă la un pas de serviciu de 10%.

>60%: Zona de saturație – utilizată pentru îmbogățirea puterii nominale; absorbția de curent se stabilizează la 1,8 A pentru a preveni colapsul forței magneto-motoare.



Abordăm această adunare de la atribologieperspectivă. Popetul intern și scaunul sunt șlefuite cu diamant-, nu șlefuite, obținând un finisaj al suprafeței Ra 0,4 μm. Acest lucru reduce generarea de resturi de uzură-o cauză principală a blocării supapei pilot-defecțiuni deschise. În plus, raza glandei inelului O-a fost actualizată la aprofil de etanșare dinamic(folosind durometru FKM 70) care acceptă expansiunea termică de la -40 de grade la 135 de grade fără a fi extrudat în orificiul bobinei. O defecțiune comună la unitățile de pe piața de schimb este efectul de „stivuire umedă” - migrarea uleiului în cavitatea bobinei magnetice. Unitatea noastră încorporează ascut de praf cu două-buzela baza terminalului, redirecționând condensul departe de conectorii pin.

Fixați cele două șuruburi de fixare M5 în amodel{0}}încrucișatla 1,35 N·m, apoi executați a„test de clic gratuit-la cursă”– apăsați manual armătura până ajunge la fund; un clic sonor clar confirmă întrefierul adecvat (0,45–0,55 mm). Dacă este plictisitor, verificați din nou stiva de lame.



În timp ce sistemele moderne de-common-rail folosesc pompe de-înaltă presiune și injectoare piezoelectrice, filozofia HEUI a lui C12 se bazează pe uleiul de motor ca mediu hidraulic. Acest ansamblu solenoid se află lalegătura dintre circuitul uleiului lubrifiant și circuitul combustibilului. O abatere de 10% a timpului de răspuns al solenoidului se traduce printr-o variație de 15-bari a presiunii uleiului de acționare, afectând direct imitația presiunii șinei. Pentru operatorii de flote, aceasta înseamnă că ECM-ul C12 se bazează pe „semnătura” solenoidului pentru ciclurile de învățare adaptive. Ansamblul nostru este precondiționat cu 50.000 de cicluri de acționare (ulei de 60 de grade) pentru a stabiliza modelul de uzură a armăturii, asigurându-se că valorile de reglare învățate ale ECM rămân în ±0,5 grade de unghi de injecție, evitând temuta „derivare de reglare a combustibilului” care provoacă fum alb la pornirile la rece.

În plus, bucla de histerezis magnetic este optimizată pentrudemagnetizare rapidă-critic atunci când ECM solicită diviziunile injecției pilot și principale (C12 nu are injecție multi-adevărată, dar folosește „formarea injecției” prin dezintegrare variabilă a curentului). Miezul nostru de ferită folosește o laminare din oțel cu siliciu de 4% pentru a reduce pierderile de curenți turbionari cu 18% în comparație cu miezurile standard din oțel carbon, ceea ce duce la o temperatură mai scăzută de funcționare a bobinei (∆-7 grade sub WOT continuu).



Î1: C12-ul meu are un cod de eroare „221” (circuit deschis al solenoidului injectorului). Poate un singur solenoid defect să provoace o reducere a ratei întregii bănci?
Da. CAT ECM monitorizează curentul de retur. Un circuit deschis-pe un solenoid creează un dezechilibru în„Învățați reglarea injectorului”tabel, forțând ECM-ul într-o hartă implicită „schiopătată” care întârzie sincronizarea pe toți cilindrii cu 4 grade pentru a proteja împotriva ratei de aprindere. Înlocuirea acestei unități și resetarea învățării adaptive prin ET va restabili puterea maximă.

Î2: Cum fac distincția între un solenoid defect și o supapă cu clapetă a injectorului defectă (aceleași simptome – ralanti dur)?
Efectuați"test de zgomot"cu CAT ET. Un solenoid sănătos produce un ritm ascuțit de „clic-clic” la 10 Hz. O valvă de injector defectă va zumâi în continuare, dar va provoca citiri neregulate ale contribuției cilindrului (CCT) la 1400 RPM. Acest ansamblu se adresează numai interfeței electrice-hidraulice; dacă CCT eșuează după înlocuire, inspectați pistonul intensificatorului.

Î3: Pot folosi acest ansamblu pe un C12 cu o pompă de ulei de-înaltă presiune (HPOP) reconstruită care produce presiuni de vârf mai mari (23 MPa vs. 20 MPa)?
Absolut. Reglarea presiunii pilot este independentă de vârful HPOP; solenoidul doar modulează orificiul de scurgere. Cu toate acestea, presiunea HPOP mai mare scurtează tracțiunea-în timp. Vă recomandăm să re-verificați sincronizarea injecției cu o sondă de sincronizare; poate fi necesar să ajustați parametrul „offset” ECM cu -0,3 grade pentru a compensa cursa mai rapidă.

Î4: De ce există o discrepanță de 0,8Ω între citirile bobinei primare și secundare de pe foaia de specificații?
C12 folosește a„vârf-și-ține”şofer. Bobina primară (rezistență mai mică) se ocupă de tracțiunea-curentului- mare în fază (aproximativ. 18A pentru 0,6 ms), în timp ce bobina secundară (rezistență mai mare) susține curentul de reținere (aproximativ{. 3.5A). Această diferență de 0,8Ω asigură că elicopterul de curent al ECM nu se supraîncălzește. Măsurarea ambelor ca un singur circuit va da un echivalent paralel de ~ 0,65Ω - asta este normal.

Î5: Care este numărul ciclului de viață estimat pentru acest ansamblu într-o aplicație de autobuz de tranzit (pornire-oprire frecventă)?
Pe baza testului nostru de uzură accelerată (ASTM D4175), ghidajul armăturii prezintă uzură după 2,2 milioane de cicluri – echivalentul a aproximativ 450.000 de mile în trafic stop-și-. Dincolo de asta, vă recomandăm înlocuirea proactivă, deoarece spațiul de aer se va lărgi cu 0,08 mm, întârzierea timpului de răspuns suficient pentru a declanșa un cod „359” (defecțiune a timpului de răspuns al injectorului).
