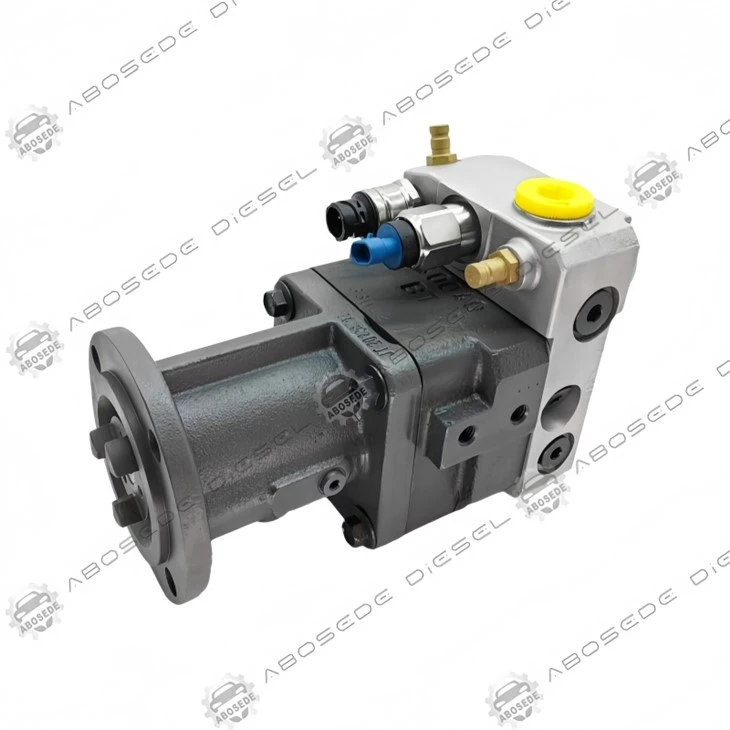

4903532 Pompă de combustibil QSK60 – Ansamblu de bază pentru sisteme externe de înaltă presiune controlate de PCV

Familia de motoare QSK60 este implementată într-un spectru larg de aplicații-de la camioane de transport minier de clasă ultra care funcționează la 2.500 CP la sisteme de propulsie marină care rulează cicluri de lucru continue. Pentru a se adapta diferitelor strategii de control electronic preferate de diferiți OEM și operatori de flote, Cummins oferă mai multe variante de pompe. The4903532esteansamblul de bază al pompei de combustibil de înaltă presiunepentru QSK60, conceput special pentru motoarele care utilizează unsupapă externă de control al presiunii (PCV)mai degrabă decât o supapă de dozare de admisie integrată. Această configurație oferă flexibilitate maximă: pompa în sine este o unitate hidraulică robustă, construită cu precizie, în timp ce logica de control rezidă în PCV-ul montat separat și în ECU-ul motorului. Această separare simplifică înlocuirea pompei, reduce costul unității de pompă în sine și permite ca PCV să fie modernizat sau întreținut independent-un avantaj practic pentru atelierele care întrețin mai multe motoare QSK60 cu diferite revizuiri ale sistemului de control. Acest articol oferă o prezentare tehnică cuprinzătoare a 4903532, inclusiv performanța hidraulică, specificațiile la nivel de componente, montarea aplicației și instrucțiunile de service pe teren.

4903532 este construit în jurul valorii dovedite de QSK60element de pompare dubludesign, cu două perechi de piston-cilindru independente care funcționează în paralel. Fiecare element este o unitate hidraulică autonomă, care cuprinde un piston șlefuit de precizie, un cilindru potrivit și supape de reținere de intrare/ieșire integrate. Pompa este condusă la1,5× turația motoruluiprintr-un tren de viteze, oferind debitele mari necesare unui motor de 60 de litri, cu 16 cilindri.

Date cheie dimensionale și de performanță:

Pistonurile dispun de aspirală helix solcare determină punctul de întrerupere a combustibilului-și, prin urmare, cantitatea de injecție-în legătură cu reglarea presiunii PCV externă. Geometria helixului este calibrată pentru a oferi o relație liniară între ciclul de lucru PCV și presiunea șinei, simplificând maparea ECU.

4903532 este proiectat să funcționeze cu oPCV montat separat, care este instalat de obicei pe blocul motor sau pe șina de înaltă presiune. Acest PCV este unsupapă proporțională electro-hidraulicăcare scurge excesul de combustibil de la ieșirea pompei la conducta de retur, reglând astfel presiunea șinului. ECU trimite asemnal PWM(de obicei 200 Hz) la PCV, iar poziția bobinei supapei modulează debitul de scurgere.

Specificații PCV externe tipice (vândute separat):

Nota:PCV nu este inclus cu pompa 4903532. Trebuie să fie comandat separat, în funcție de calibrarea ECU specifică a motorului și configurația cablajului.

Componentele interne ale 4903532 sunt fabricate dinoțel de înaltă calitate pentru metalurgia pulberilor(similar cu DIN 1.2367), cu suprafețele pistonului și cilindrului primind atratament de nitrocarburarepentru a obține o duritate a suprafeței de 1.100 HV (≈68 HRC). Distanța de rulare dintre piston și cilindru este menținută3‑5 μmla 20 de grade, asigurând scurgeri interne minime, menținând în același timp filmul de lubrifiere necesar. Fiecare pereche potrivită este împletită împreună pentru a obține spațiul liber și finisarea suprafeței necesare (Ra mai mic sau egal cu 0,025 μm).

Durata de viață așteptată:
În cadrul ciclurilor de lucru tipice în minerit sau maritim (sarcină mare, funcționare continuă), elementele de pompare sunt proiectate să depășească10.000 de ore de funcționare before the internal leakage reaches the service limit (defined as >1,2 l/min debit retur la 1.600 bar). Cu combustibil curat și întreținere regulată a filtrului, mulți operatori raportează 12.000-15.000 de ore înainte de a solicita înlocuirea elementului.

Înlocuirea elementului de pompare: Elementele sunt accesibile după îndepărtarea plăcii de acoperire a pompei. Fiecare element este reținut de un singur șurub; după îndepărtare, setul de cilindru-piston asortat este înlocuit ca unitate. Nu este necesară stropire sau ajustare pe teren-noul set este pre-spus din fabrică.

Valorile cuplului(conexiuni critice):

Șuruburi de fixare a pompei (M10, clasa 10.9):80 Nm

Conductă de evacuare de înaltă presiune către șină:35 Nm

Racorduri conducte de retur:25 Nm

Montare PCV (dacă este montată pe corpul pompei):15 Nm

Procedura de sincronizare: Angrenajul de antrenare a pompei trebuie să fie aliniat cu marcajele de sincronizare ale motorului. Utilizați știftul de sincronizare oficial Cummins pentru a bloca arborele pompei în poziția corectă. O eroare de 1 grad în sincronizarea pompei se traduce printr-o pierdere de aproximativ 4-5% a puterii de vârf și creșterea fumului de evacuare.

Amorsare: După instalare, umpleți orificiul de admisie al pompei cu motorină curată și acționați pompa manuală de amorsare (dacă este prevăzută) până când combustibilul iese din conducta de retur fără bule de aer. Nu vă bazați niciodată pe pornirea motorului pentru a amorsa pompa-acest lucru poate cauza uzura suprafețelor pistonului din cauza lubrifierii insuficiente.

Q1:Pot monta o pompă IMV integrată (de exemplu, 4903530) pentru a înlocui un 4903532 dacă schimb și ECU?
A:În teorie, da, dar necesită înlocuirea ECU cu una care acceptă controlul IMV, schimbarea cablajului și reprogramarea întregii hărți de combustibil. În practică, acest lucru este rareori rentabil. Este aproape întotdeauna mai simplu să înlocuiți -stick-ul similar cu 4903532 dacă motorul dvs. folosește deja un PCV extern.

Q2:Cum identific dacă motorul meu QSK60 utilizează un PCV extern sau un IMV integrat?
A:Priviți corpul pompei: 4903532 are o flanșă de admisie netezită, neprelucrată, cu doar două orificii de ieșire de înaltă presiune. 4903530 are un conector electric suplimentar pe pompă în sine (conector IMV). De asemenea, verificați cablajul motorului-un PCV extern va avea un conector PCV separat montat pe blocul motor sau pe șină.

Q3:Care este cel mai frecvent mod de defecțiune al elementelor de pompare ale 4903532?
A:Uzura abrazivă cauzată de contaminarea cu combustibil. Chiar și particulele mici (5-10 μm) care trec prin filtrul primar se pot încorpora în orificiul cilindrului, marcând suprafața pistonului și crescând spațiul liber. Acest lucru duce la un debit de retur mai mare și la o stabilitate redusă a presiunii șinei. Schimbările regulate ale filtrului sunt critice.

Q4:Pompa poate fi operată cu PCV-ul extern scos (mod bypass)?
A:Nu. Pompa va produce debit și presiune maximă, ceea ce va suprapresuriza rapid șina și va cauza probabil deteriorarea injectorului sau ruperea șinei. PCV-ul trebuie să fie întotdeauna montat și funcțional.

Q5:Care este procedura corectă pentru depozitarea unei pompe de rezervă 4903532?
A:Pompa trebuie depozitată în ambalajul original, cu porturile de intrare și de evacuare sigilate cu capacele din plastic furnizate pentru a preveni contaminarea. A se păstra într-un mediu uscat, stabil la temperatură (5 – 40 grade). Nu rotiți axul pompei cu mâna, deoarece aceasta poate usca pelicula de lubrifiere de pe piston.

Q6:Cum verific dacă sincronizarea pompei este corectă fără a porni motorul?
A:Utilizați știftul de sincronizare și urmați procedura manualului de service. În plus, puteți instala un cadran indicator pe supapa de livrare a pompei pentru a verifica dacă poziția pistonului în punctul mort superior coincide cu marcajul de sincronizare a cursei de compresie a motorului.
