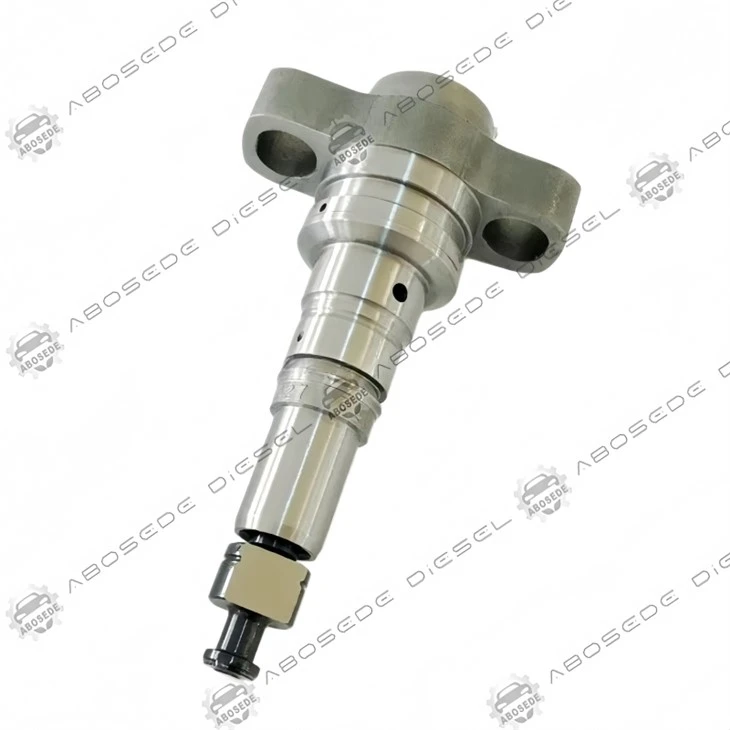

Element piston 00U48/U48|Benchmark de standardizare și ancorare de toleranță pentru reconstrucția pompelor WEIFU

În ecosistemul de reconstrucție a pompelor de pe piața de schimb, 00U48 (de obicei enumerat ca U48 în cataloagele compatibile WEIFU-) ocupă o poziție unică-nu ca o variantă îmbunătățită-performanței, ci ca variantă îmbunătățită.punct de referință dimensionalfață de care sunt măsurate toate celelalte modificări ale pistonului. În timp ce pistonii specializați introduc acoperiri complexe-de modelare sau anti-uzură, U48 întruchipează principiul „simplităţii controlate”: toleranţele sale geometrice sunt specificate pentru a servi drept bază pentru recalibrarea pompei. Atunci când carcasa unei pompe a suferit ani de stres termic și mecanic, reinstalarea unui piston cu „îmbunătățiri” excesive poate amplifica erorile de sincronizare existente. Respectarea de către U48 la standardele originale ale ecartamentului principal ale WEIFU asigură că procesul de reconstrucție începe de la o dată cunoscută, repetabilă, minimizând stiva cumulativă de toleranță-în sus în sistemul de combustibil.

00U48 are un diametru nominal al pistonului de 10,0 mm cu o cursă totală de 14,0 mm, oferind un volum de 1,10 cc pe cursă la rack complet. Cu toate acestea, valoarea sa critică de inginerie nu constă în producția maximă, ci înstrategia de alocare a tolerantei-fiecărei caracteristici dimensionale i se atribuie un anumit procent din abaterea totală admisă:

Toleranța diametrului exterior al pistonului:±0,0015 mm (clasa W de lepare), reprezentând 40% din bugetul de scurgere

Poziția marginii de control:±0,02 mm față de terenul de sus, responsabil pentru 30% din precizia de sincronizare

Corectitudinea ghidului:0,002 mm pe toată lungimea, influențând 20% din consistența sarcinii laterale-

Perpendicularitatea feței de capăt:0,005 mm, afectând 10% din stresul de contact al adepților

Această distribuție echilibrată a toleranței asigură că nicio abatere de fabricație nu domină variația de performanță a pompei. În comparație cu pistonurile mai strânse de -spec „înaltă-performanță” care pot necesita montare selectivă, toleranțele lui U48 sunt concepute pentruinterschimbabilitate fără asamblare selectivă-un avantaj esențial pentru atelierele care stochează un stoc limitat și nu își permit să potriviți-plungeri multiple pentru a găsi un set de lucru.

Pistonul folosește atăietură elicoidală standard cu pornire unică-pe terenul de control superior, cu un unghi de pas constant de 4,5 grade. Această relație liniară dintre poziția rackului și livrarea combustibilului simplifică calibrarea regulatorului, deoarece curba de alimentare rămâne previzibilă pe întregul interval de cursă. În timp ce marginile progresive sau cu gradient dublu-oferă un control nuanțat, caracteristica liniară a lui U48 este preferată pentru sistemele de reglare mecanică în care alimentarea ne-liniară poate induce vânătoare la sarcini intermediare.

Acolo unde unele pistonare acordă prioritate durității suprafeței în detrimentul durității miezului, 00U48 menține unprin{0}}întăritstructură (58–60 HRC) cu o microstructură martensitică uniformă, verificată prin testarea de călire la nivel de lot-conform JIS G 4051. Materialul{-echivalent cu SAE 52100{-este supus unui proces de temperare controlat care produce o matrice de transformare fără bainită, care ar putea fi reținută în timpul serviciului, eliminând riscul de transformare a austenilor. diametrul pistonului în timp.

Date de stabilitate metalurgică:

Dimensiunea boabelor:ASTM nr. 8 (fină, uniformă)

Morfologia carburilor:Sferoidizat, dimensiune mai mică sau egală cu 2 µm, prevenind micro-crăparea la marginea de control

Conținut rezidual de austenită:Mai mic sau egal cu 3% (măsurat prin difracția de raze X-), asigurând stabilitate dimensională până la 150 de grade

Coeficientul de dilatare termica:11,2 × 10⁻⁶/grad (potrivit cu carcasele pompelor standard din fontă-)

Absența acoperirilor de suprafață specializate (de exemplu, crom sau fosfat) pe U48 este intenționată-suprafața goală de oțel oferă oprogresie previzibilă a uzurii, permițând planificatorilor de întreținere să prognozeze intervalele de înlocuire în funcție de orele de funcționare, mai degrabă decât de delaminarea bruscă a stratului de acoperire. Această transparență este foarte apreciată în operațiunile flotei unde programele de întreținere preventivă sunt strict bugetate.

U48 este specificat pentru un spectru larg de modele de pompe inline WEIFU, în special cele instalate în:

Tractoare agricole(gamă 50–150 CP) cu regulatoare mecanice, unde liniaritatea alimentării este esențială pentru stabilitatea vitezei prizei de putere

Utilaje de constructii(excavatoare, încărcătoare) care funcționează în condiții de praf în care componentele simple și robuste reduc riscurile de defecțiune pe teren

Grupuri electrogene staționare(50–200 kVA) care necesită o reglare precisă a frecvenței la sarcini în stare staționară-

Compatibilitatea sa dimensională se extinde dincolo de aplicațiile originale WEIFU-la mai multe capete de pompă de tip Bosch-care au aceeași interfață cu alezajul pistonului și manșonul de control, ceea ce o face o opțiune „universală” preferată pentru atelierele care deservesc flote mixte. Cu toate acestea, cursa și sincronizarea portului U48 sunt reglate special pentru modelele de pompe cu o ridicare a camei de 10,5–11,0 mm; utilizarea acestuia în pompe cu o ridicare semnificativ diferită poate necesita re-calare a regulatorului pentru a compensa variația efectivă a cursei.

Rolul de ancorare de toleranță al lui U48 înseamnă că instalarea trebuie să se concentreze asuprarestabilirea geometriei originale a pompeimai degrabă decât să compenseze uzura. Înainte de montare, orificiul cilindrului trebuie măsurat pentru ovalitatea și conicitatea folosind un manometru; abaterea maximă admisă este de 3 µm. Dacă orificiul depășește acest lucru, U48 nu se va „ajusta” la forma uzată-se va scurge sau se va lega pur și simplu. În astfel de cazuri, cilindrul trebuie să fie re-repus sau înlocuit ca un set potrivit.

Pași critici de resetare după instalarea unui nou U48:

Re-stabilițimarcaj de sincronizare staticprin rotirea arborelui cu came în poziția de închidere-portului (de obicei 8 grade BTDC pentru acest piston) și verificarea punctului de deschidere a supapei de livrare

Reglați șurubul de oprire maxim-combustibil pentru a obține 110% din cursa nominală a rackului, apoi retrageți la 100% pentru a ține cont de frecarea mai mică a pistonului proaspăt-aceasta împiedică supra-alimentarea în primele 100 de ore

Rulați arupere de încărcare uşoară-inla 1.200 rpm timp de 30 de minute cu un amestec de 2% biodiesel pentru a condiționa noile suprafețe de oțel fără șoc termic

Î1: De ce aș alege 00U48 în locul unui piston presupus „îmbunătățit” cu acoperiri sau geometrie avansată de margine?
Pentru că U48 oferă o linie de bază cunoscută și previzibilă. Dacă carcasa pompei dumneavoastră are un istoric de uzură necunoscut sau reconstruiți o flotă mixtă, U48 elimină riscul de incompatibilitate. Vă permite să readuceți pompa la performanța inițială din fabrică fără a introduce variabile care ar putea necesita recalibrare ECU sau regulator-un avantaj semnificativ pentru sistemele mecanice.

Î2: Poate fi utilizat U48 în pompe echipate inițial cu un piston cu cursă mai lungă-(de exemplu, cursă de 15 mm)?
Nu. Cursa este determinată de profilul lobului camei. Montarea unui piston cu cursă de 14 mm într-o pompă proiectată pentru 15 mm va reduce cantitatea maximă de combustibil cu aproximativ 7%, ceea ce poate cauza pierderi de putere la sarcină maximă. Verificați întotdeauna specificațiile cursei în raport cu ridicarea camei pompei dvs. utilizând un indicator cadran de pe discul pistonului.

Î3: U48 nu are acoperire de suprafață-înseamnă asta o durată de viață mai scurtă?
Nu neapărat. Oțelul-întărit integral prezintă o uzură graduală și uniformă, mai degrabă decât o defecțiune bruscă a acoperirii. Pentru aplicațiile agricole tipice (1.500–2.000 de ore/an), U48 oferă 8.000–10.000 de ore înainte ca scurgerea să depășească limita de serviciu. Rata de uzură este previzibilă, permițând înlocuiri proactive în timpul reviziilor programate, mai degrabă decât avariilor reactive.

Î4: Cum verific dacă un U48 nou livrat se potrivește cu standardul WEIFU inițial?

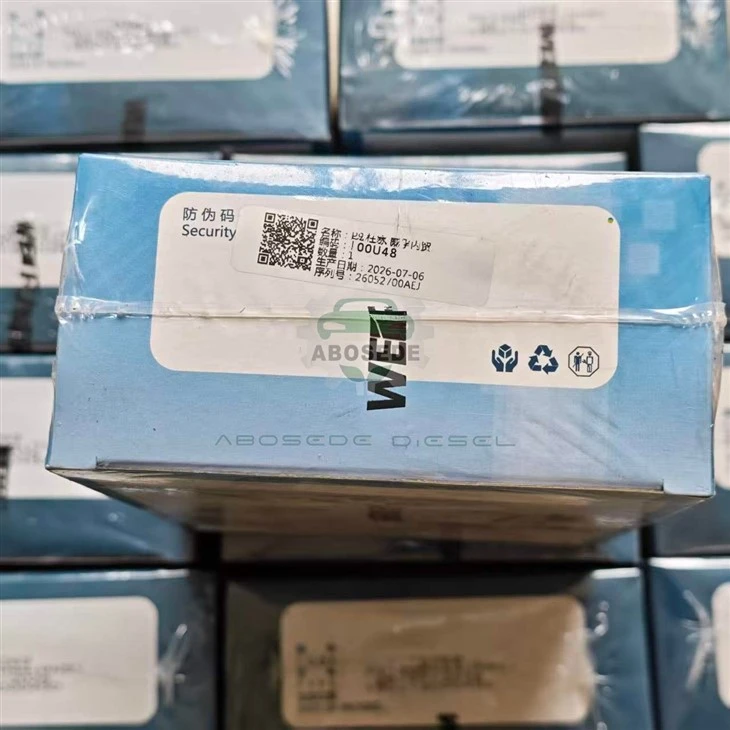

Verificați numărul de lot gravat cu laser-pe baza pistonului-Sistemul de calitate WEIFU include o inspecție de 100% a dimensiunilor critice, cu un Cpk mai mare sau egal cu 1,33. De asemenea, puteți măsura distanța de la terenul de sus până la marginea de control; pentru U48, aceasta ar trebui să fie de 6,30 mm ± 0,02 mm. Orice abatere dincolo de acest interval indică o piesă ne-standard.

Î5: Care este distanța corectă de lapă pentru U48 atunci când este asociat cu un butoi uzat?
În mod ideal, U48 ar trebui să fie împerecheat cu o țeavă care a fost re-repusă la același spațiu de clasă W (3,5–4,5 µm). Dacă utilizați cilindrul original fără re-lepare, măsurați jocul folosind un manometru pneumatic; dacă depășește 5,5 µm, scurgerea va crește peste 8 cc/min la 1.400 bari, reducând eficiența pompei. Luați în considerare înlocuirea setului de butoi.

Î6: U48 necesită vreo pauză specială-în ulei sau aditiv?
Nu. Motorina standard oferă suficientă lubrifiere la limită pentru suprafața de oțel neacoperită. Cu toate acestea, asigurați-vă că baia pompei conține ulei de motor curat (SAE 15W-40) pentru a lubrifia ghidajul și ghidajul camei. Evitați uleiurile sintetice cu grad mare de detergent în primele 50 de ore, deoarece pot spăla particulele de uzură inițială care ajută la lustruirea suprafețelor.
